货车模块-散件组装

3步，学会青橙思维 · 可编程 · 货车模块 - 散件组装

第1步：打开货车模块散件包

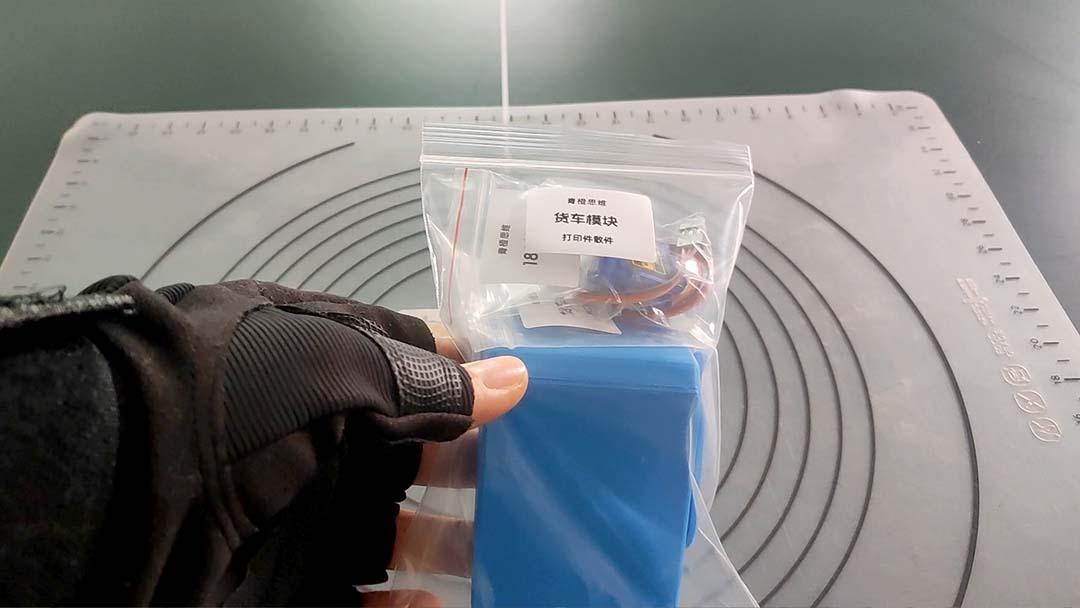

1.1 这是货车模块散件包

第2步：安装180舵机和车厢

2.1 这是舵机板

2.2 安装舵机流程：

拿出180舵机
打上M2*6螺丝，把舵机固定在板上
固定好的样子

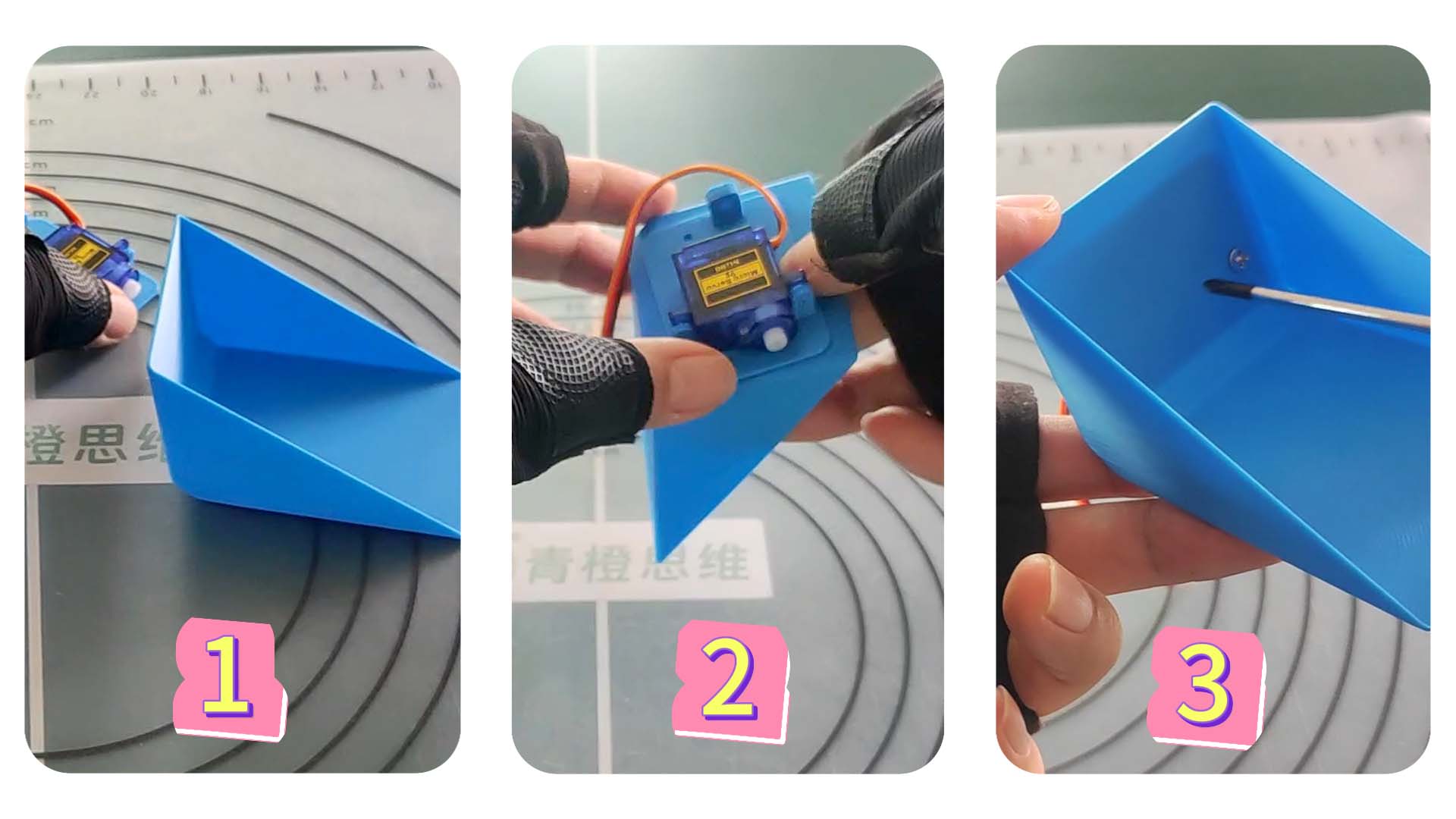

2.3 安装车厢：

找到车厢零件；
把车厢跟舵机板对齐螺丝孔；
打上两颗M3*6固定螺丝；

第3步：调节180舵机初始位置

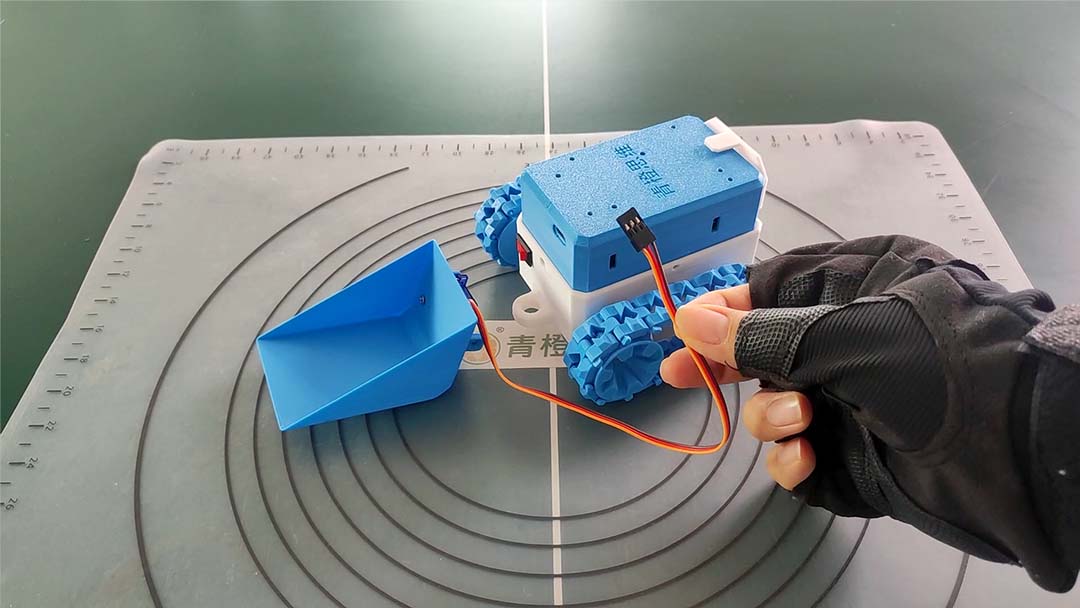

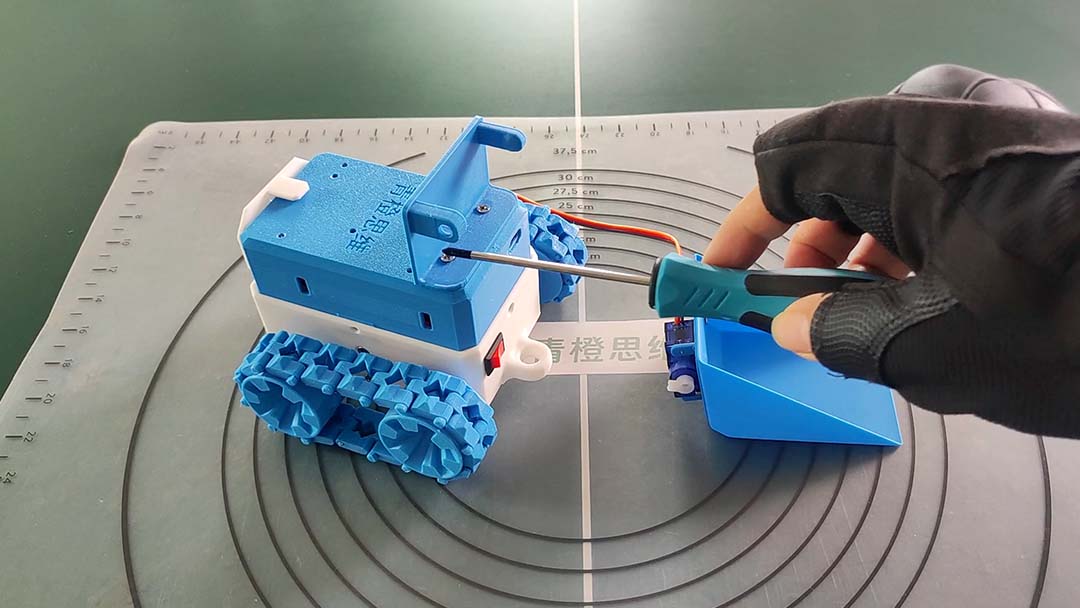

3.1 首次安装，需要跟机器人底座连接，设置180舵机初始位置

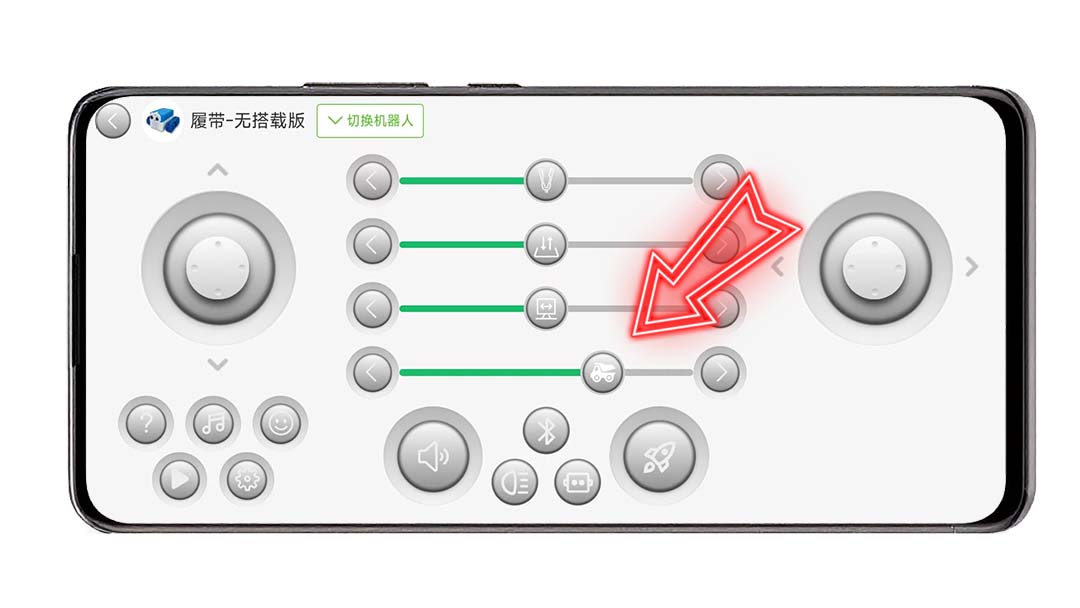

3.2 把铲子滑竿滑动到70%位置，这个作为车厢放平的初始位置

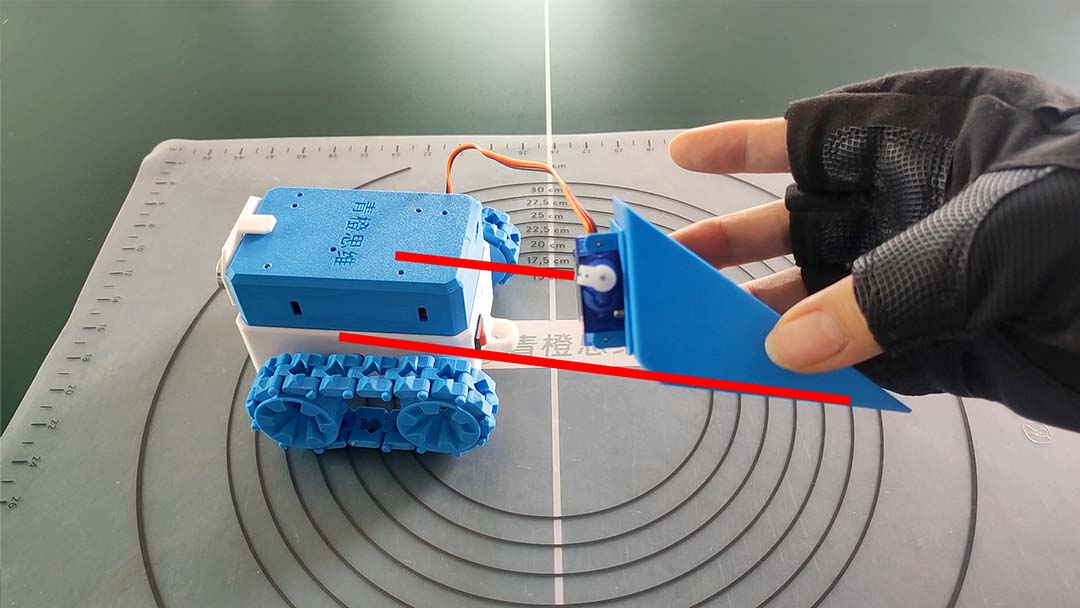

3.3 车厢和舵机叶片平行

3.4 这是货车支架

3.5 给支架打上2颗M3*6固定螺丝

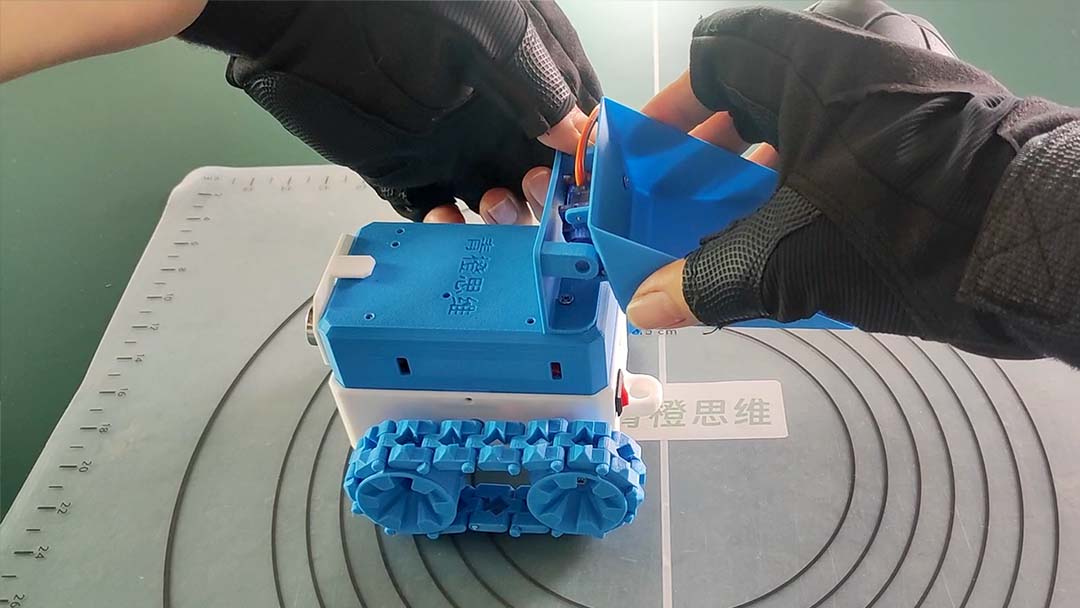

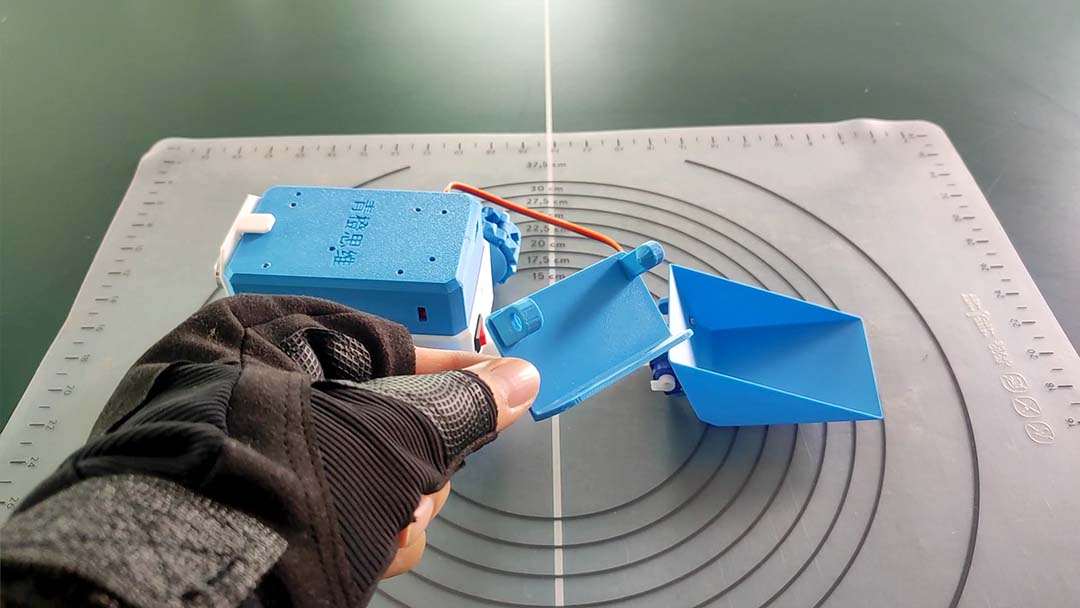

3.6 把车厢安装到支架上

到此，车厢模块组装完成！
