小铲车模块-散件组装

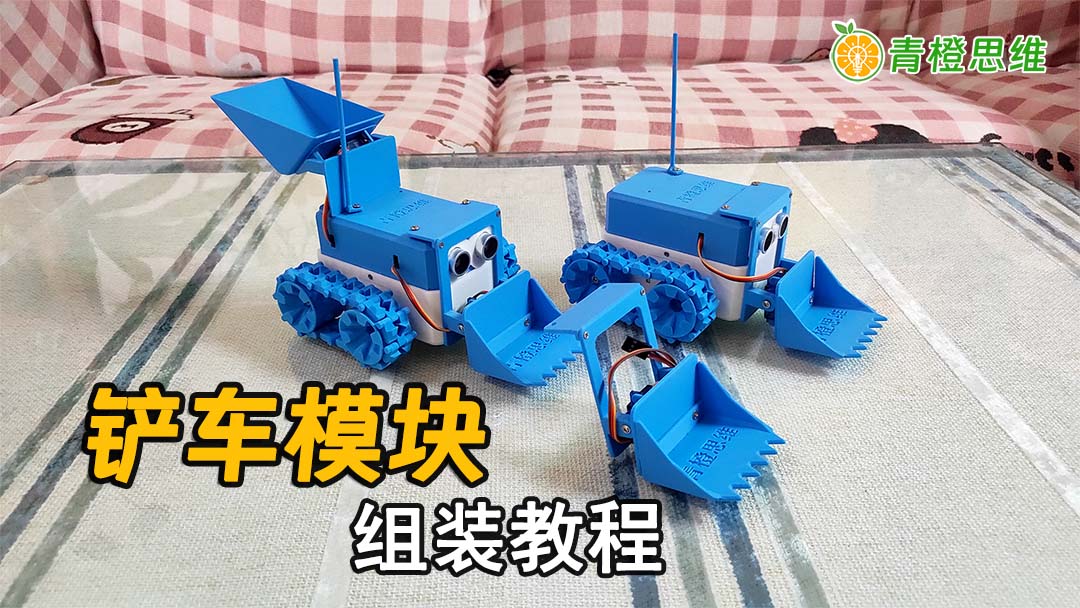

3步，学会青橙思维 · 可编程 · 小铲车模块 - 散件组装

第1步：打开小铲车模块散件包

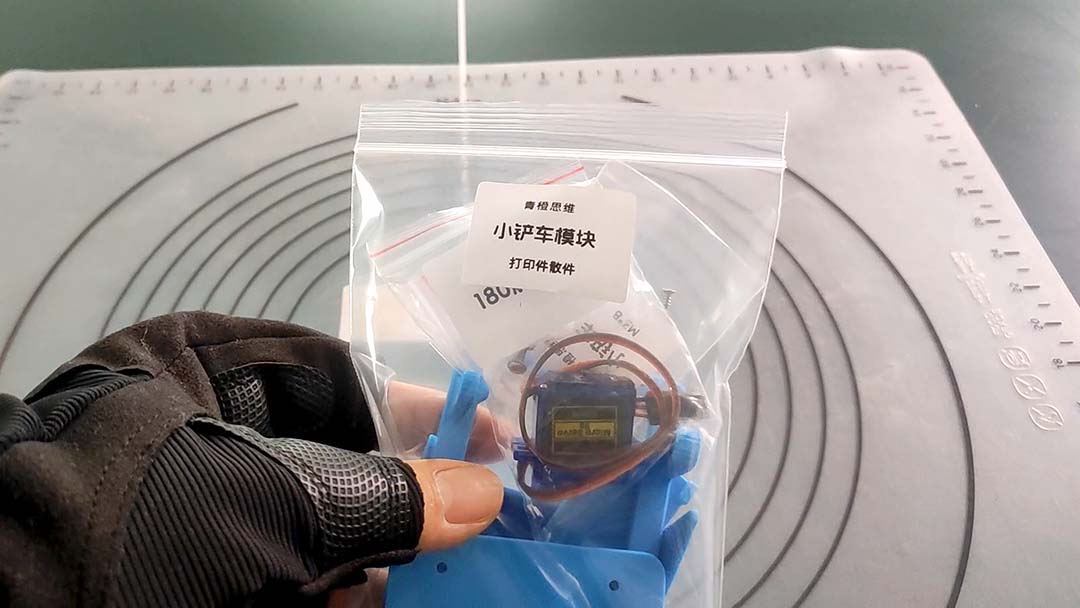

1.1 这是小铲车模块散件包

第2步：安装180舵机和铲头

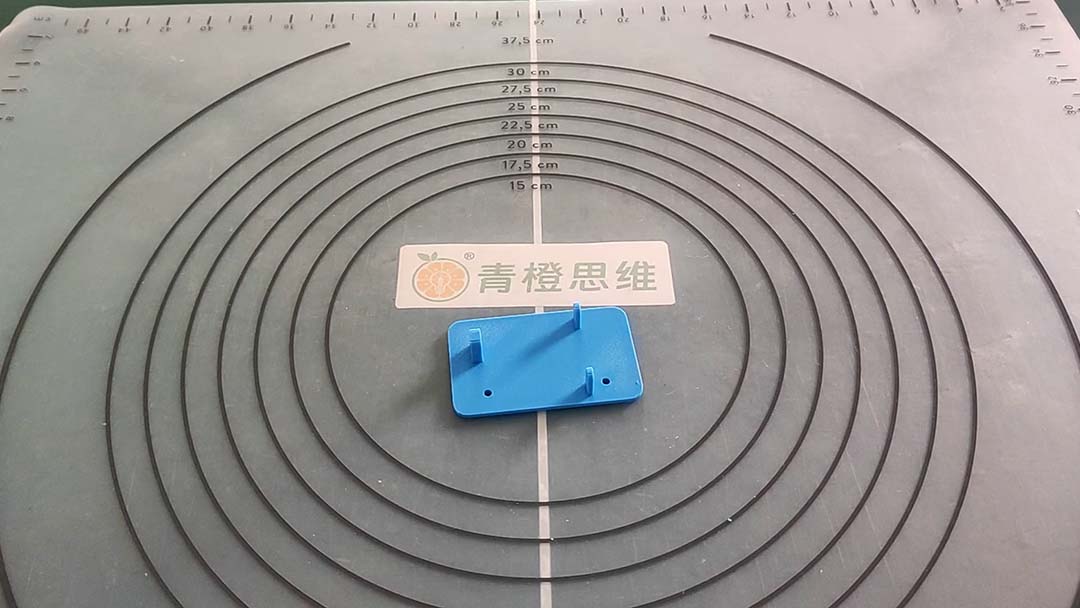

2.1 这是舵机板

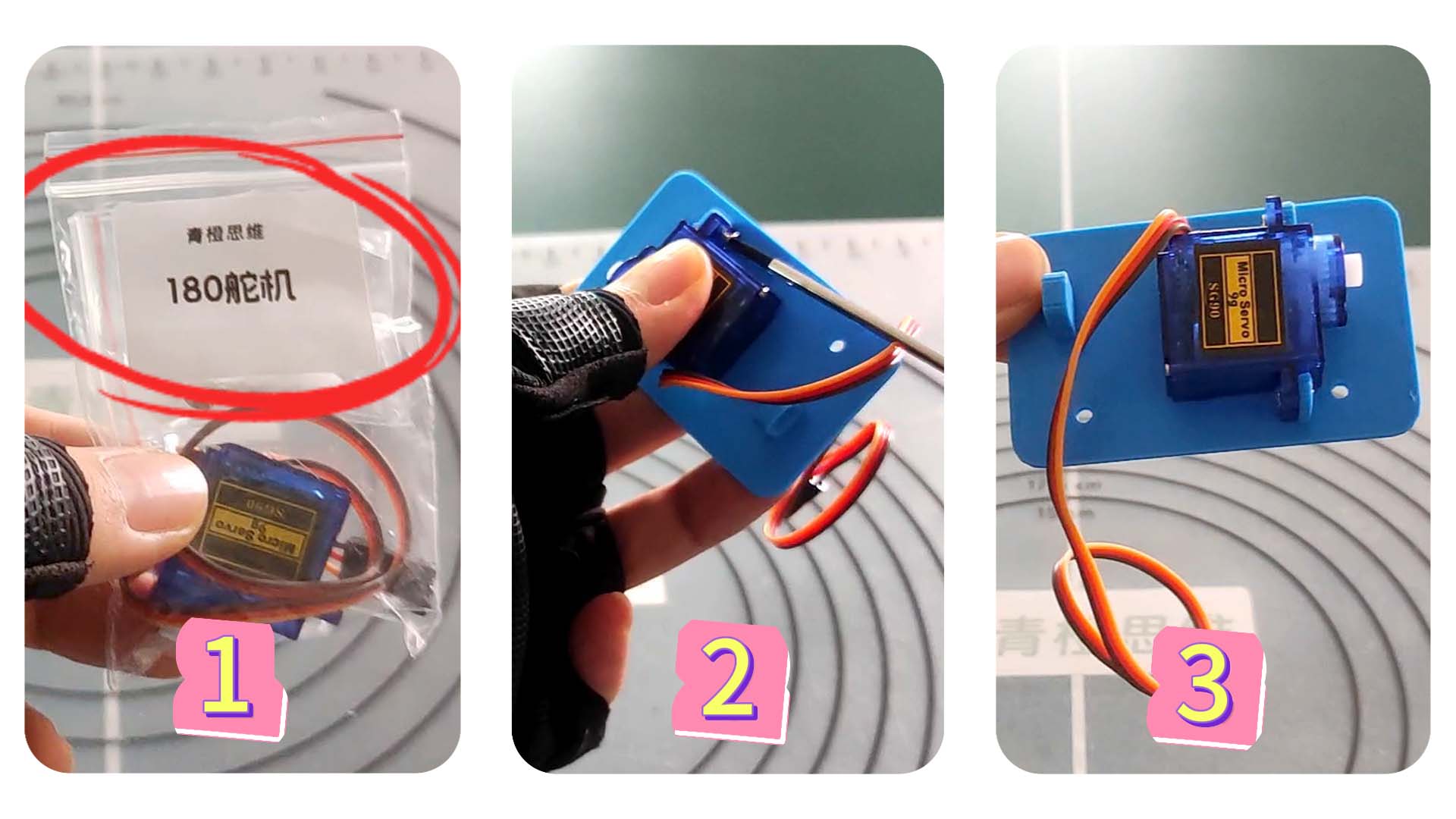

2.2 安装舵机流程：

拿出180舵机
打上M2*6螺丝，把舵机固定在板上
固定好的样子

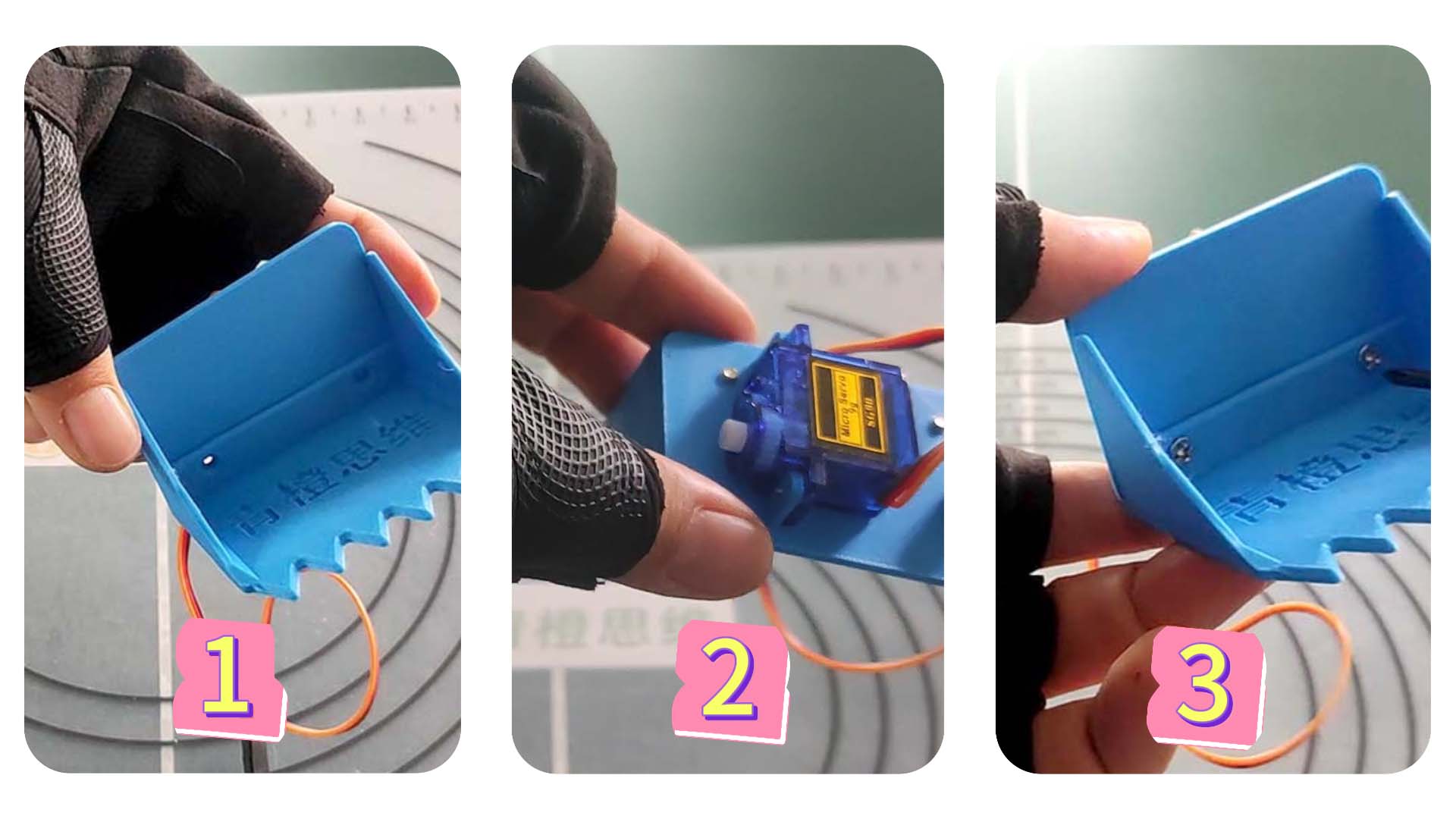

2.3 铲头的安装：

把铲头跟舵机板对齐螺丝孔
打上两颗M3*6固定螺丝

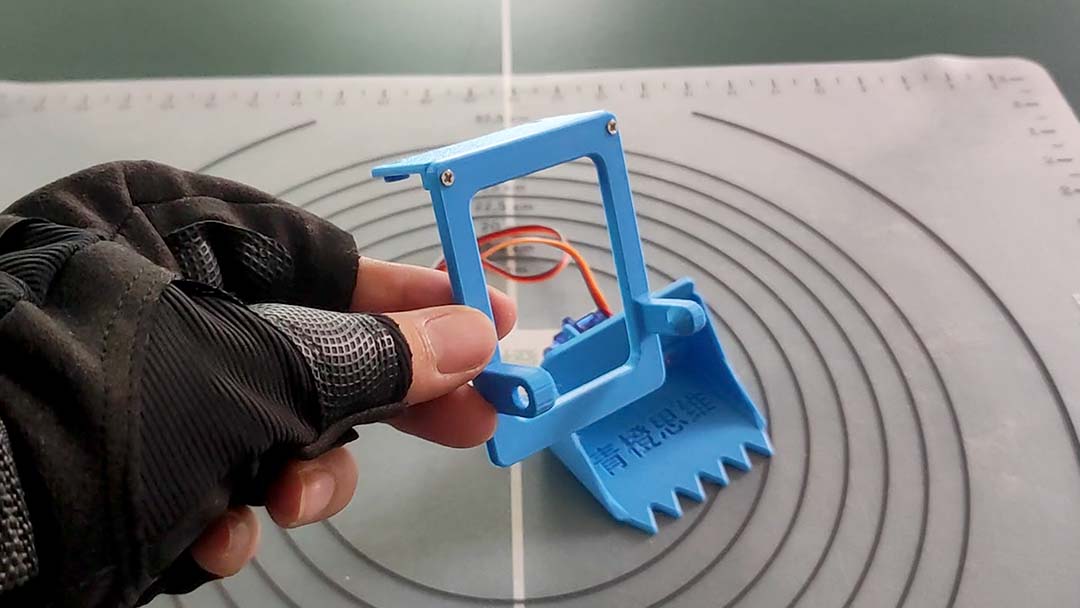

安装完成的样子

2.4 组装铲头支架，打上2颗M2*6固定螺丝

第3步：调节180舵机初始位置

3.1 首次安装，需要跟机器人底座连接，设置180舵机初始位置

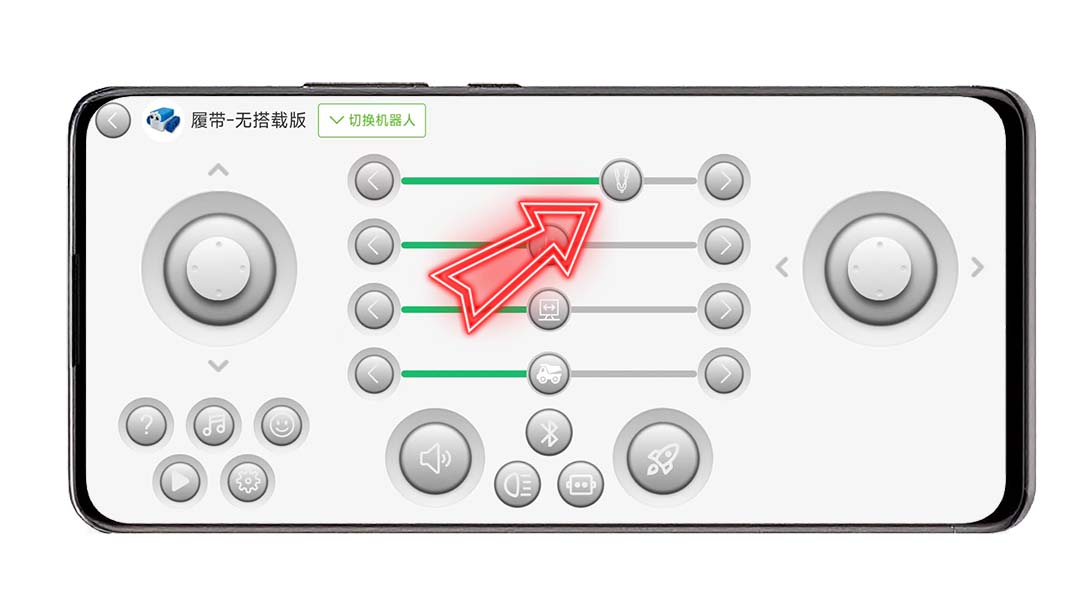

3.2 把铲子滑竿滑动到80%位置，这个作为铲子放平的初始位置

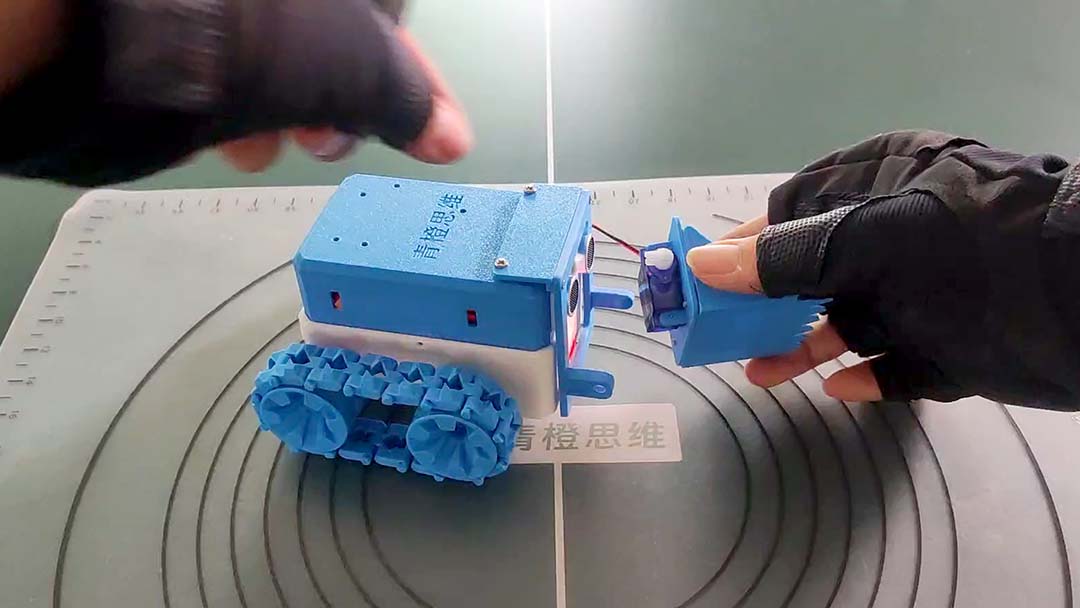

3.3 设置好铲头的初始化位置后，把铲车头安装到支架上

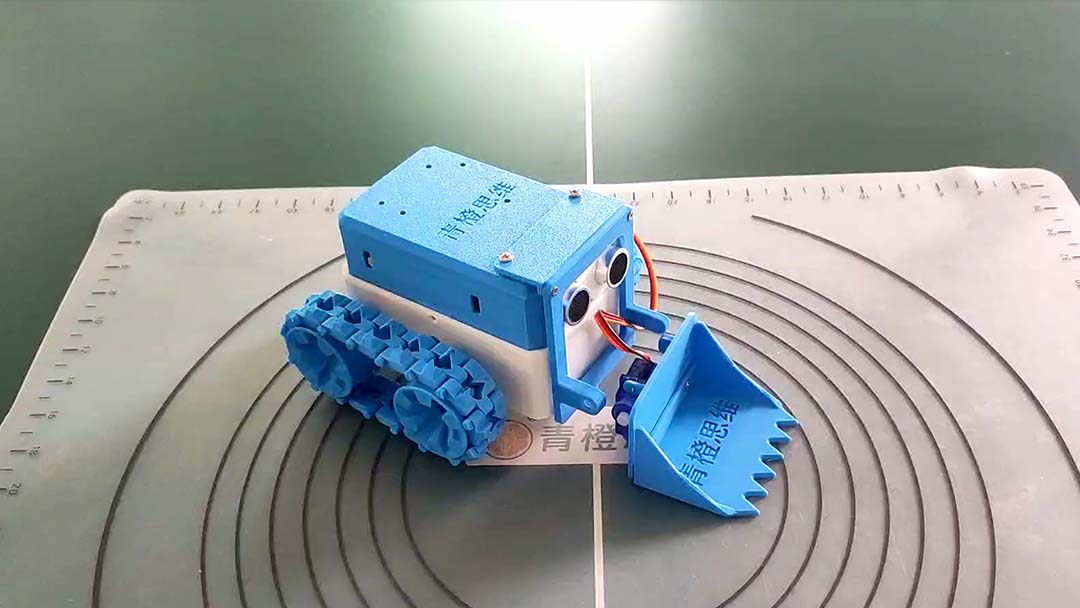

到此，小铲车模块组装完成！
