4步，学会青橙思维 · 可编程 · 足球模块 - 散件组装

第1步：打开足球模块散件包

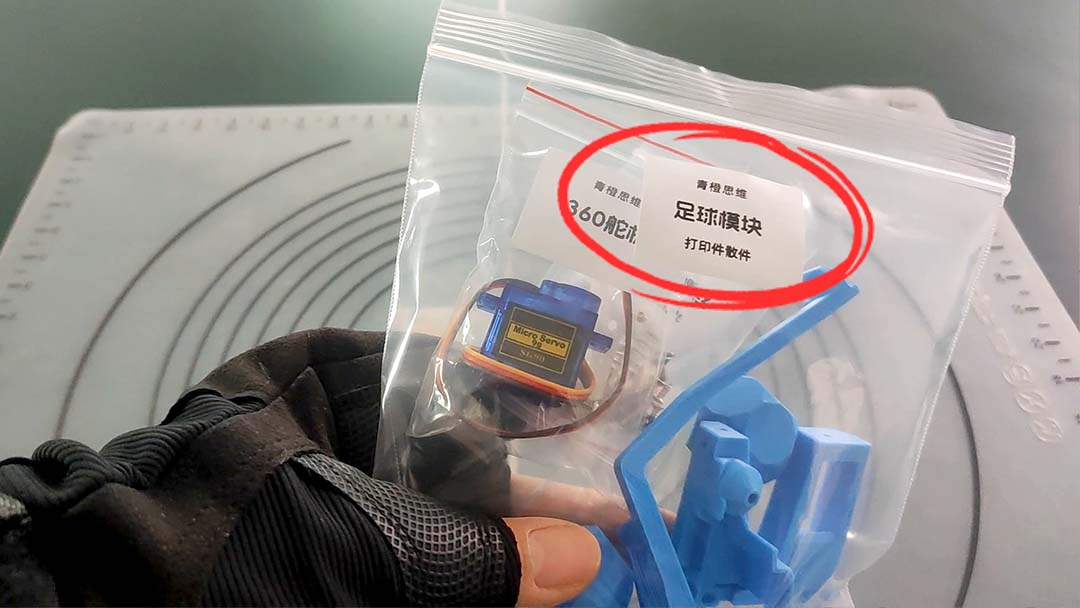

1.1 这是足球模块散件包

第2步：组装足球主体

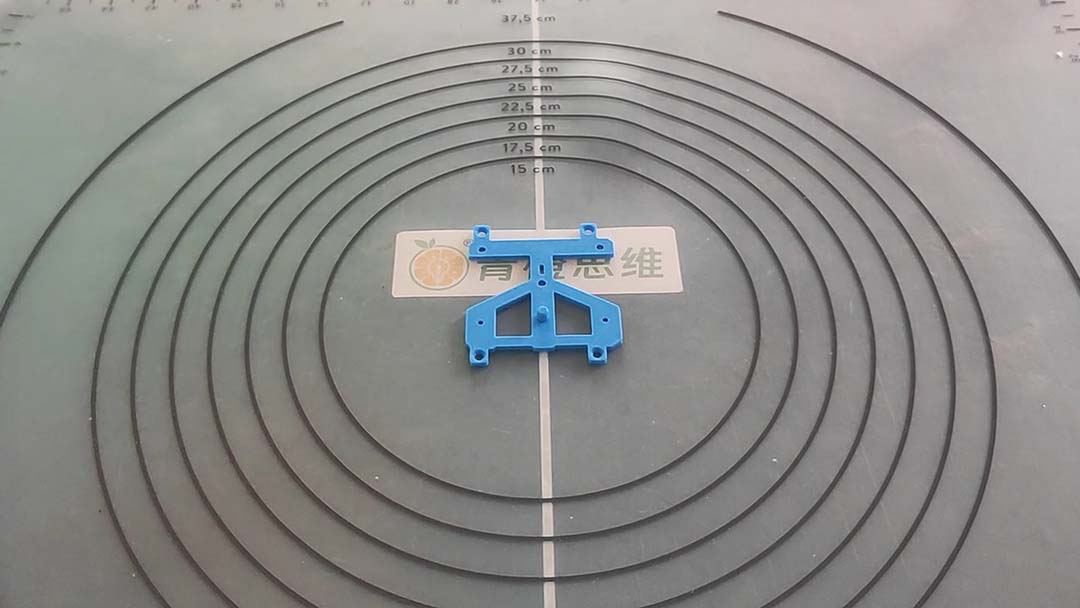

2.1 先找到上图的底板零件

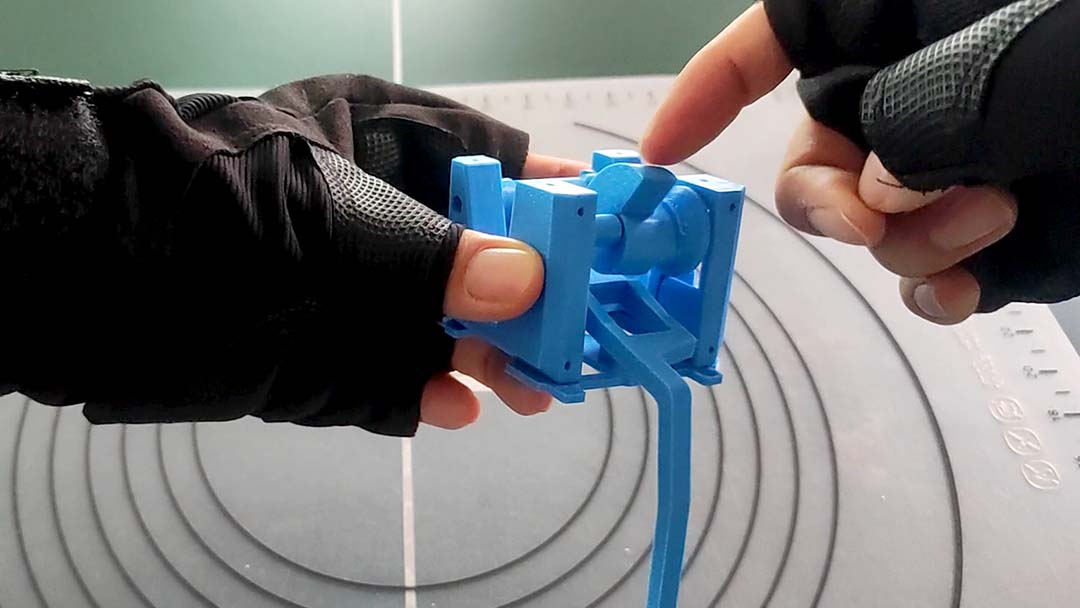

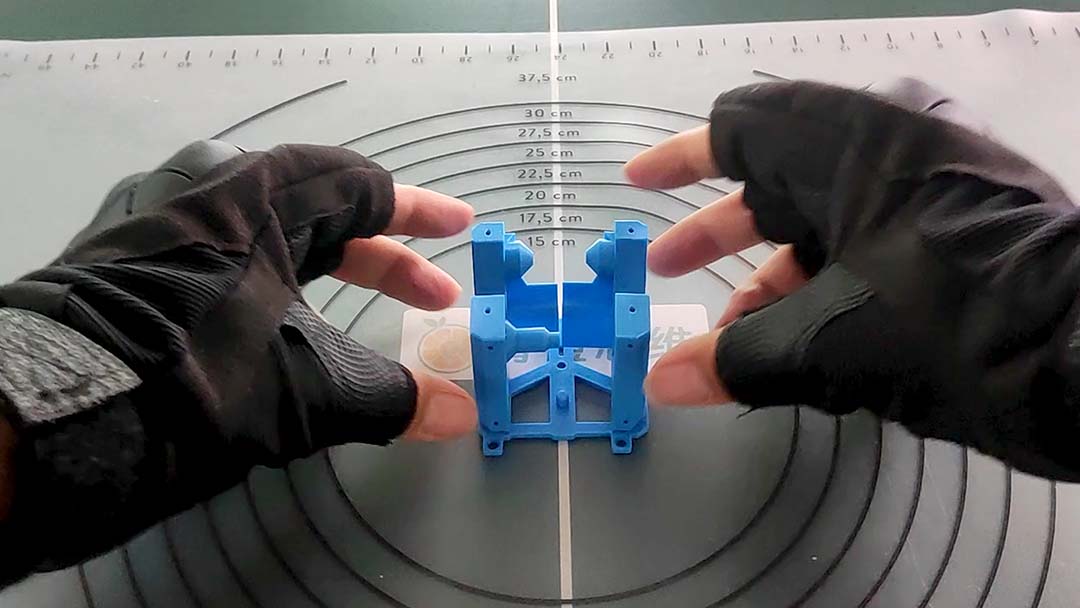

2.2 加入左右支架

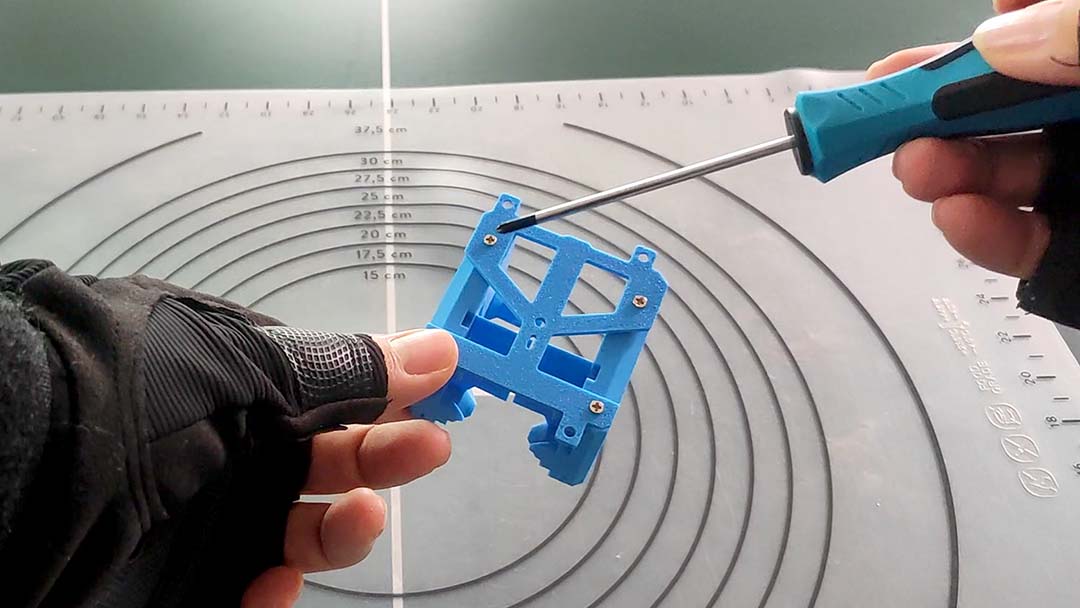

2.3 在底板打上4颗M2*6螺丝，把左右支架固定

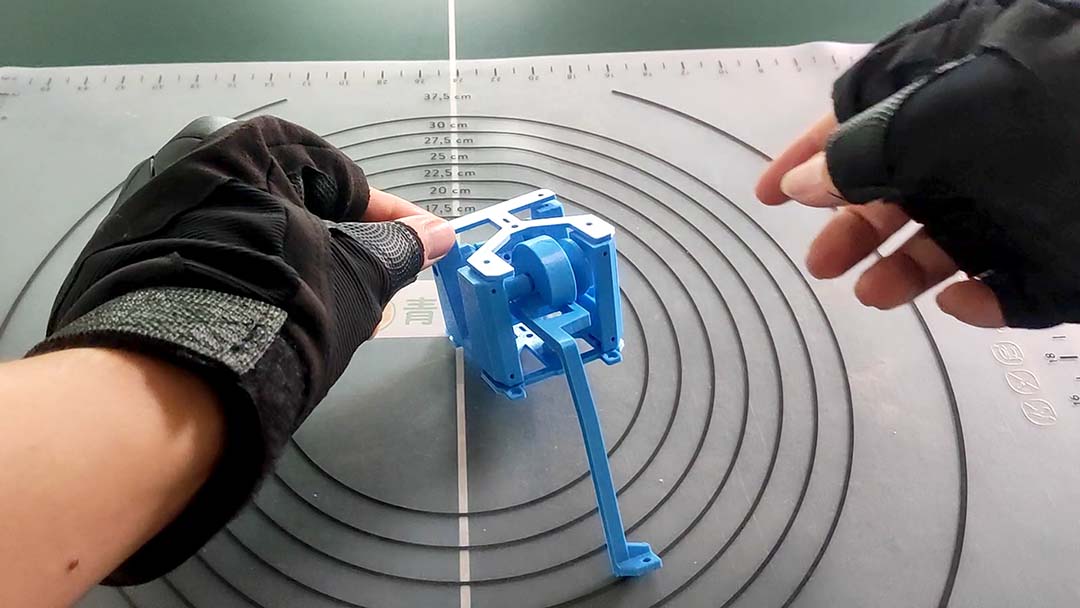

2.4 安装足球发射臂

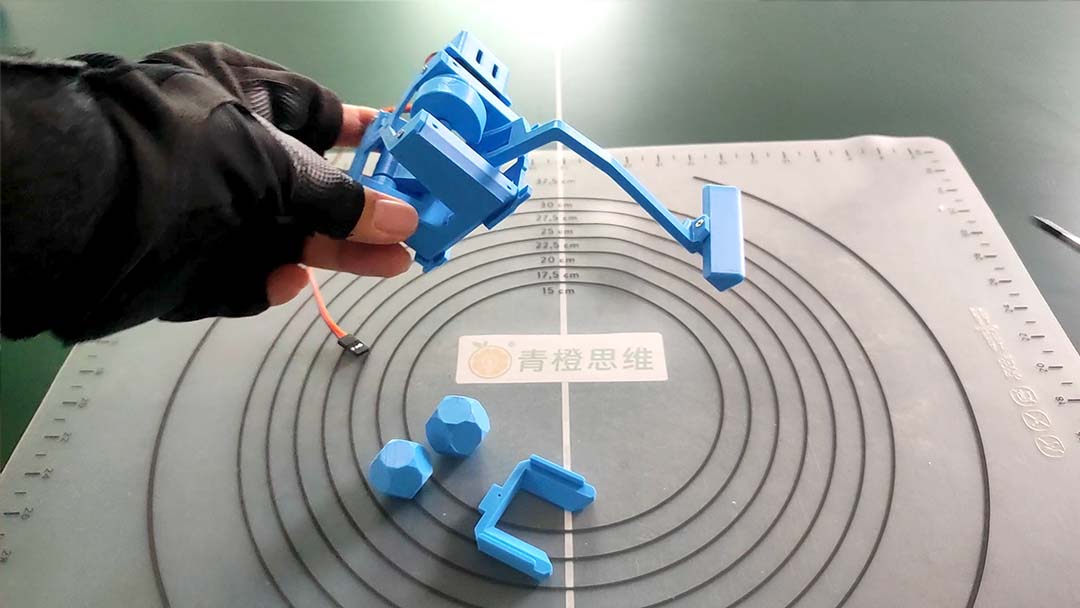

2.5 制作偏心轮

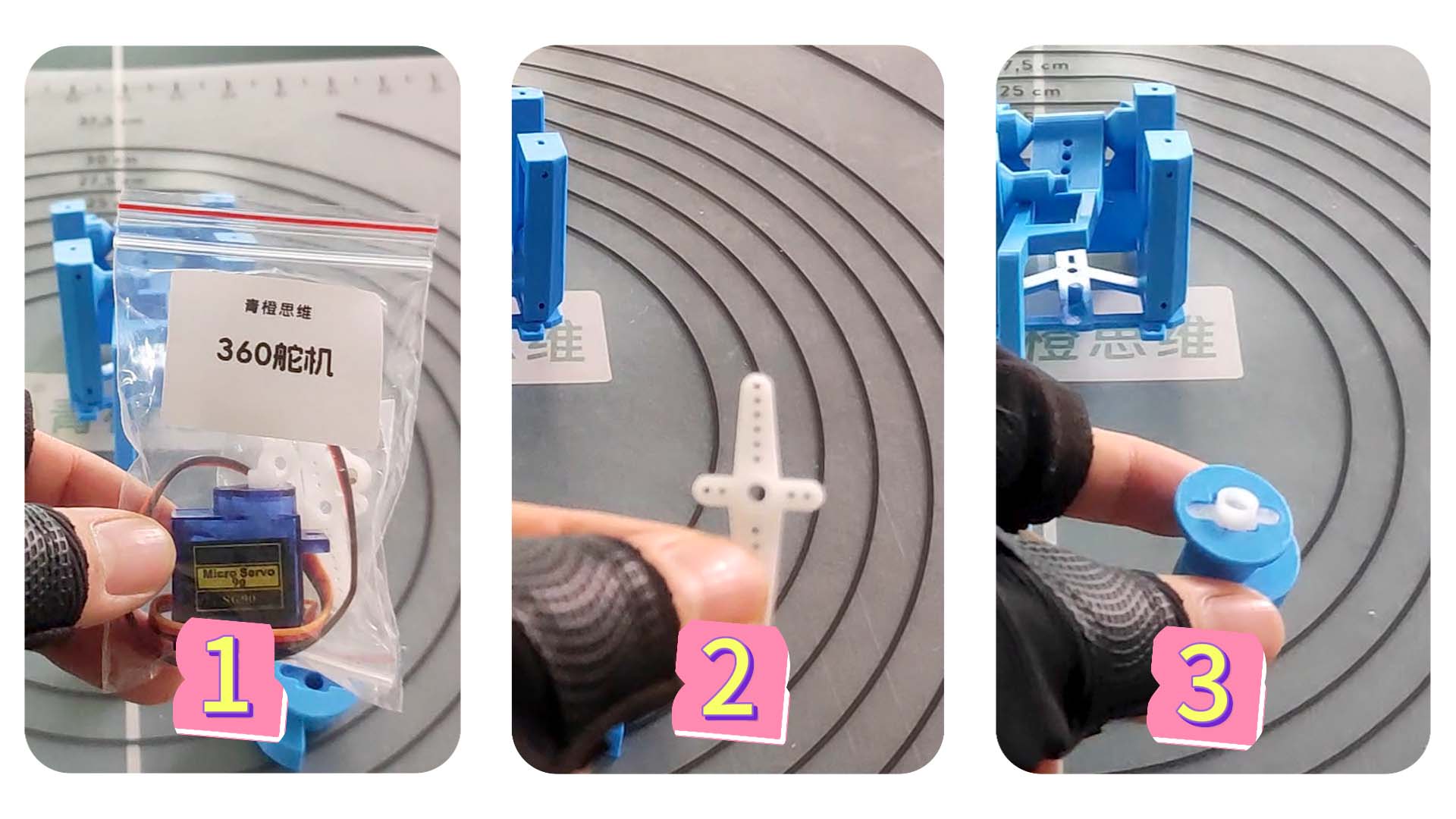

找到360舵机
裁剪好舵机叶片；
叶片插入到偏心轮；

2.6 把偏心轮插入到底座支架上

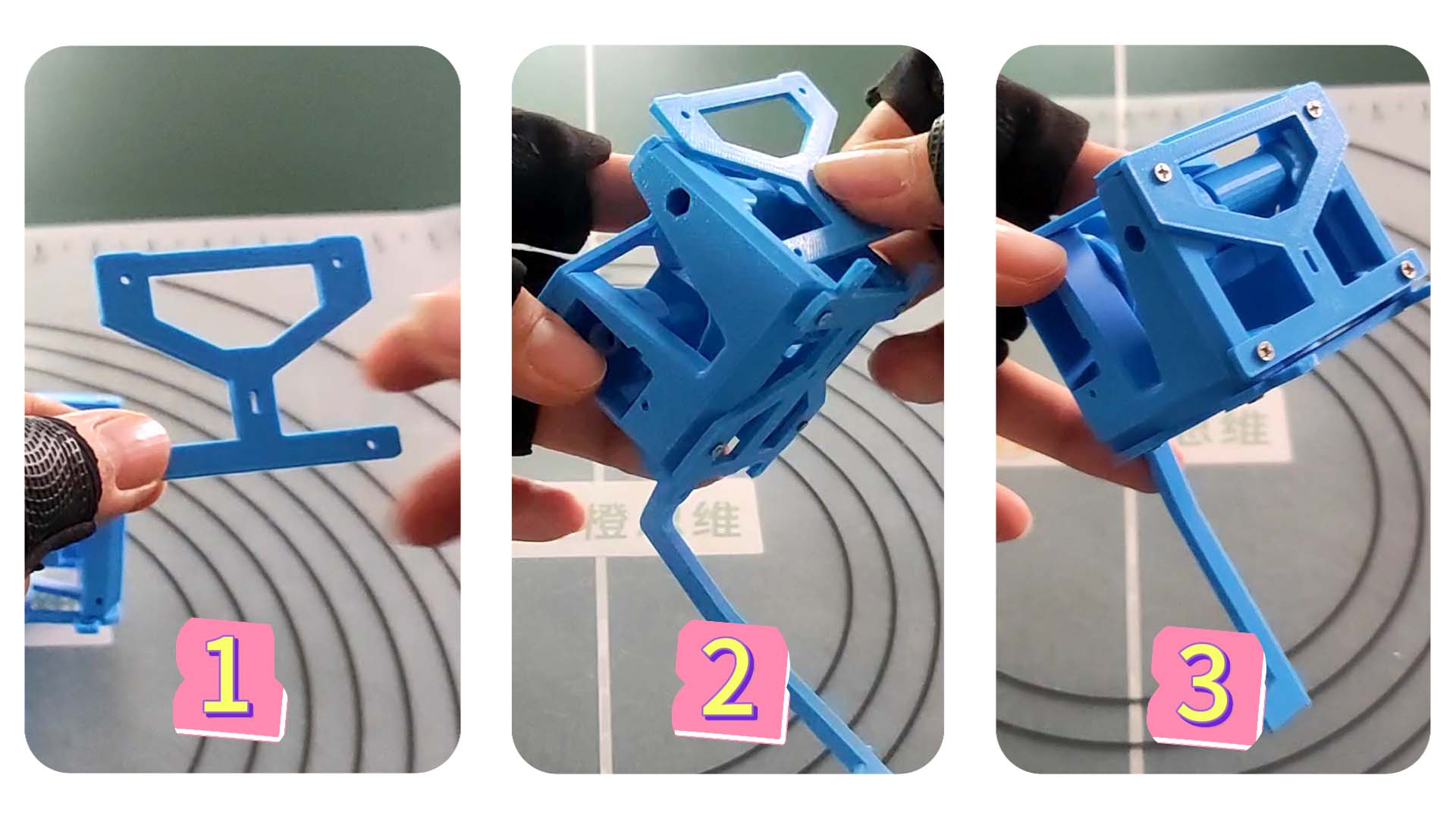

2.7 安装顶部挡板，打上四颗M2*6固定螺丝

2.8 安装背部挡板

找到背部挡板
对准背部螺丝空
打上4颗M2*8固定螺丝

第3步：安装360舵机

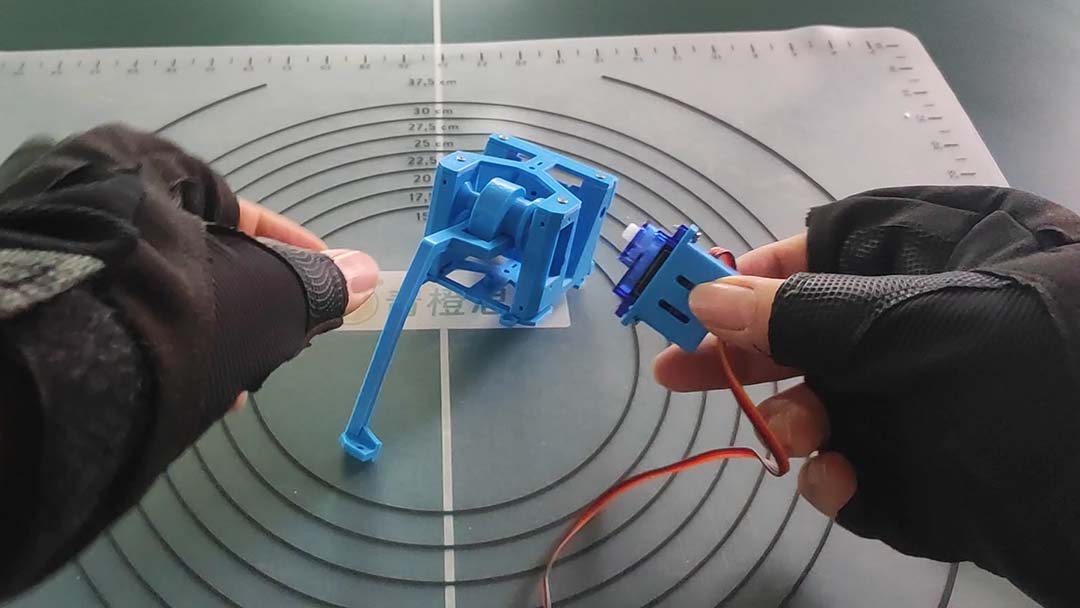

3.1 把舵机戴上舵机帽，对准支架上的方孔

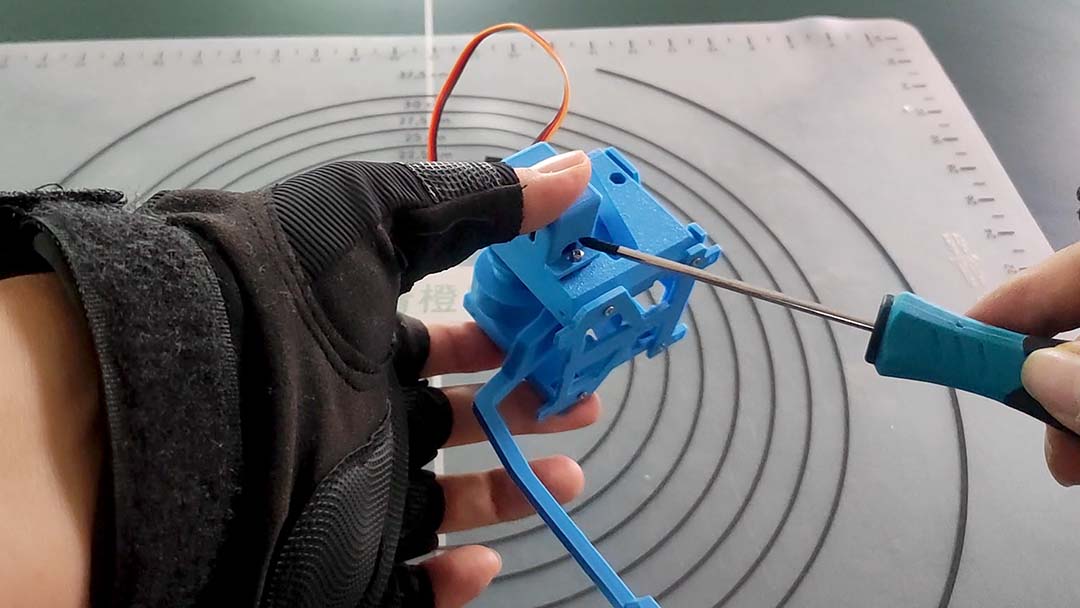

3.2 在舵机帽上打上2颗M2*8固定螺丝

第4步：安装踢板

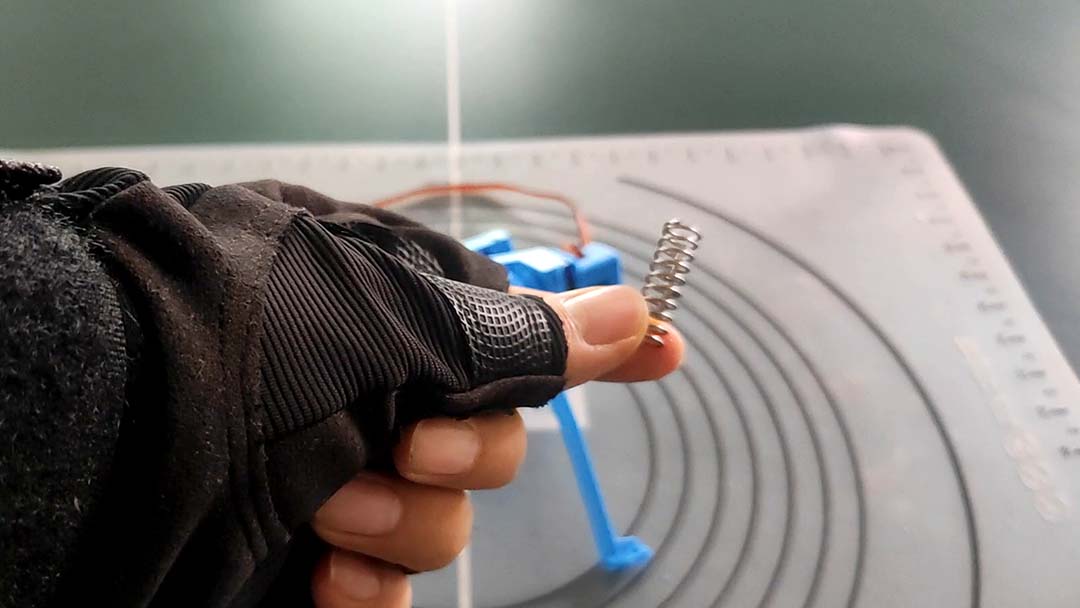

4.1 这是蓄力弹簧

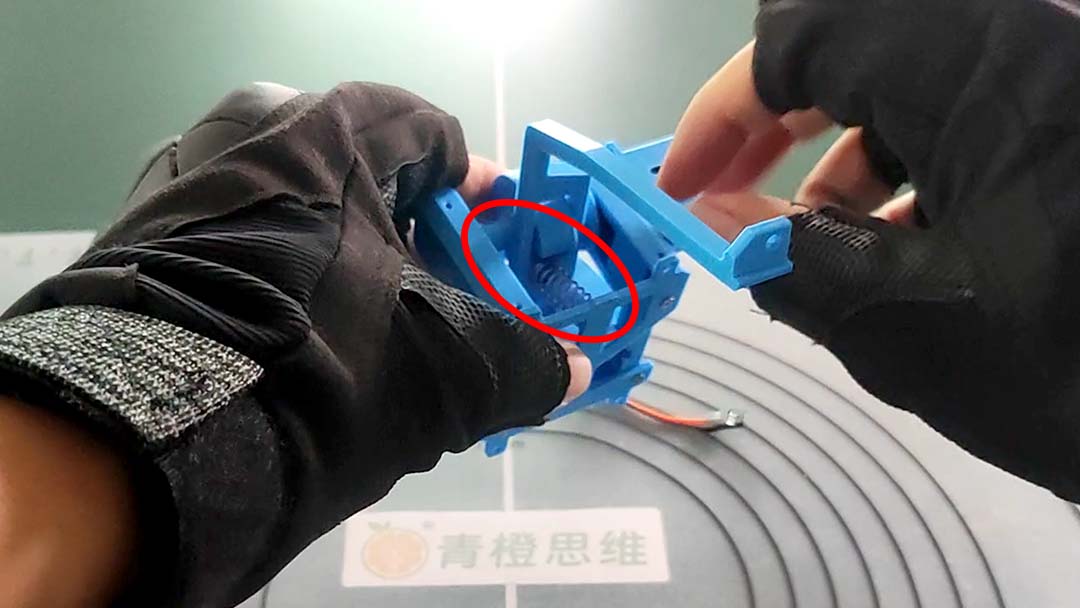

4.2 把弹簧安装到底板的凸起上

4.3 给足球臂安装上踢板，也可以选择安装抛物板

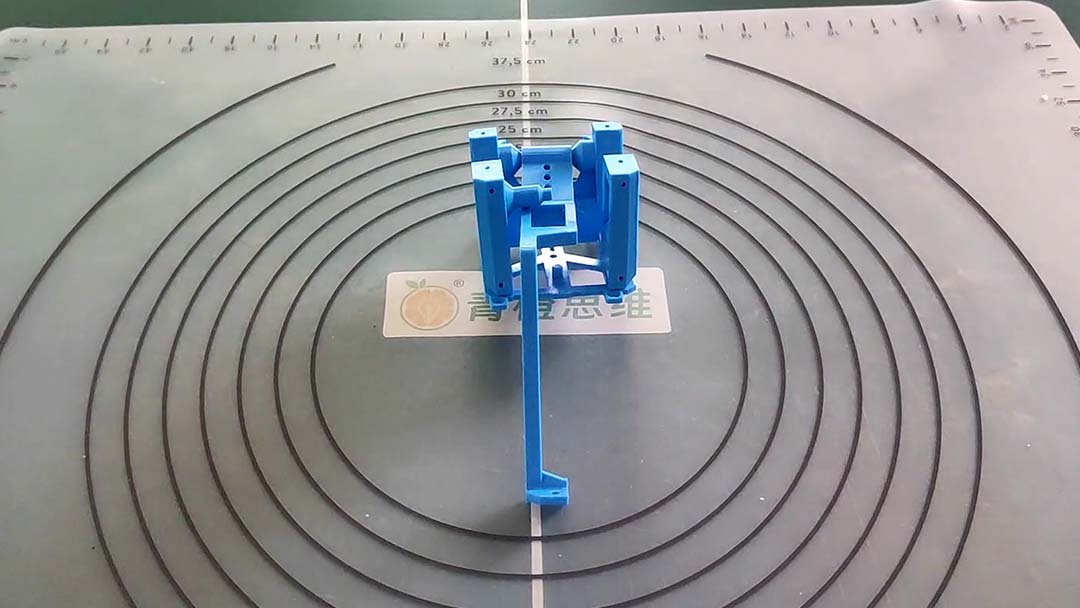

到此，可编程 · 足球模块安装完毕！
