机械臂模块-散件组装

4步，学会青橙思维 · 可编程 · 机械臂模块 - 散件组装

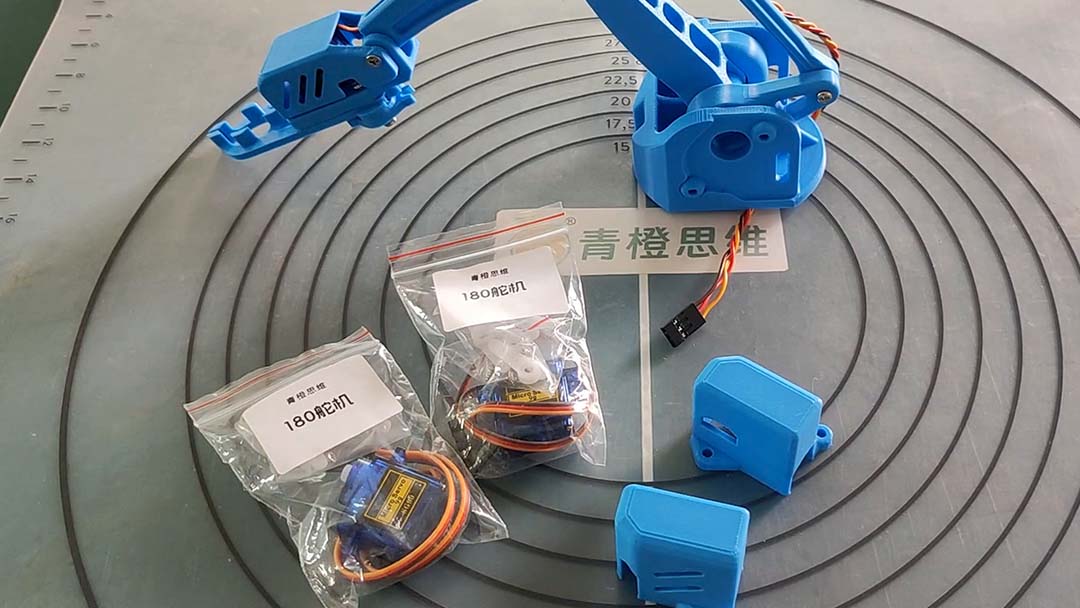

第1步：打开机械臂模块散件包

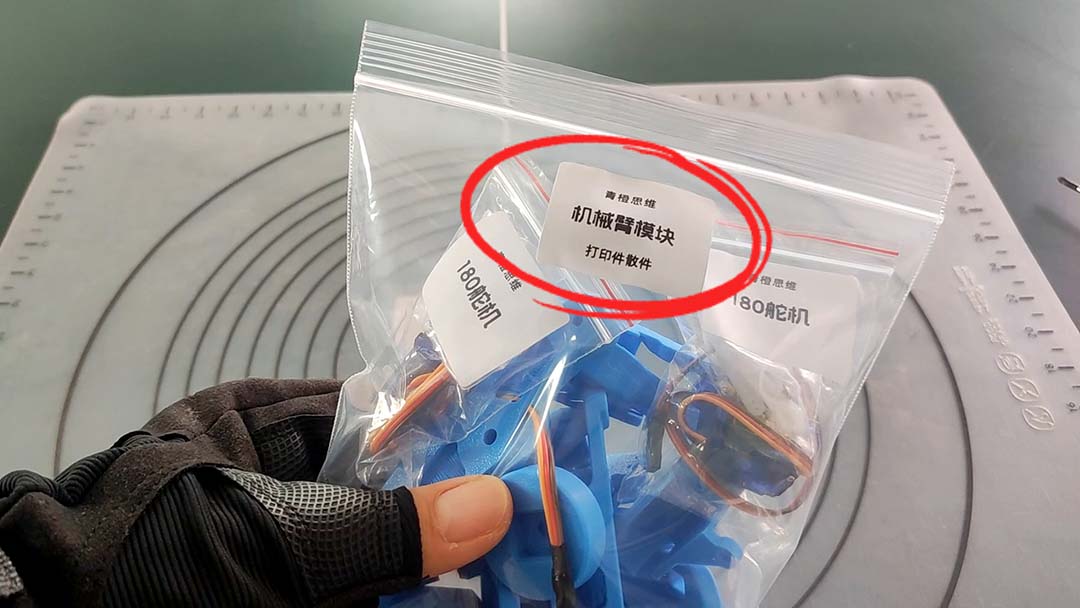

1.1 这是叉车模块散件包

第2步：组装基座

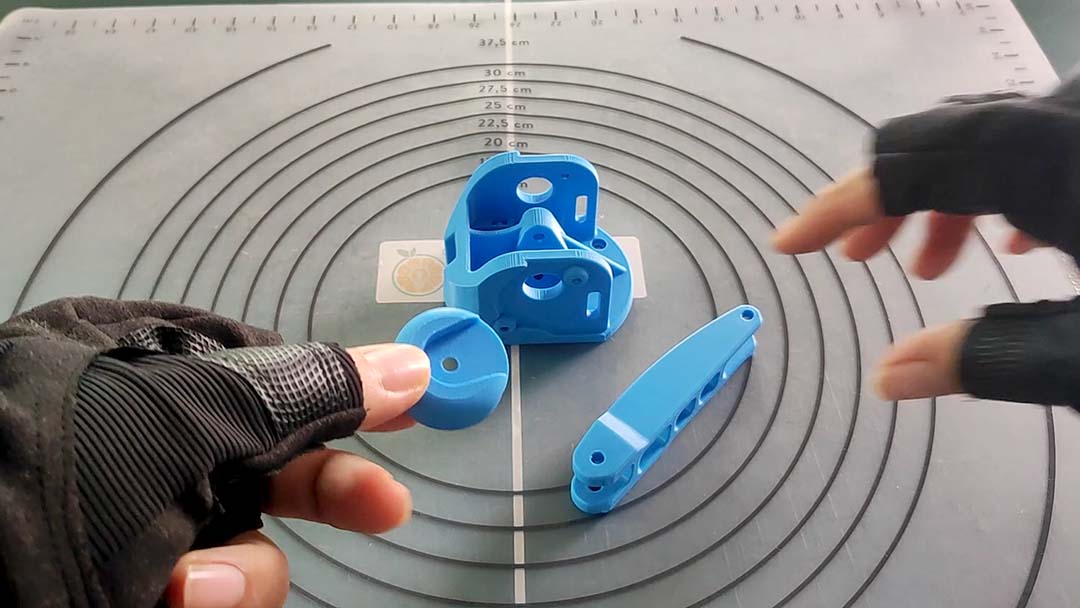

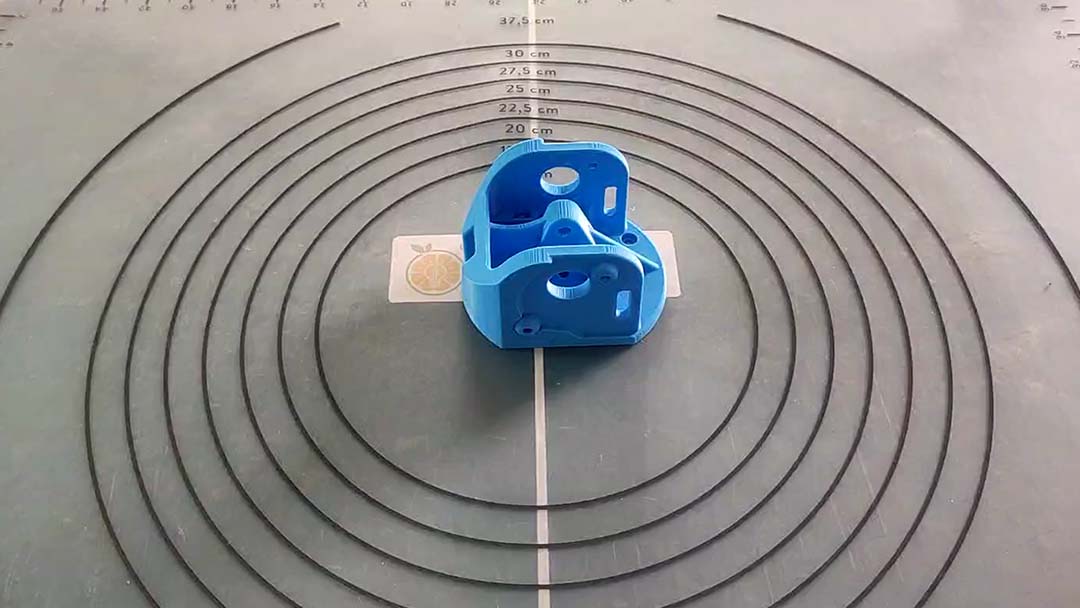

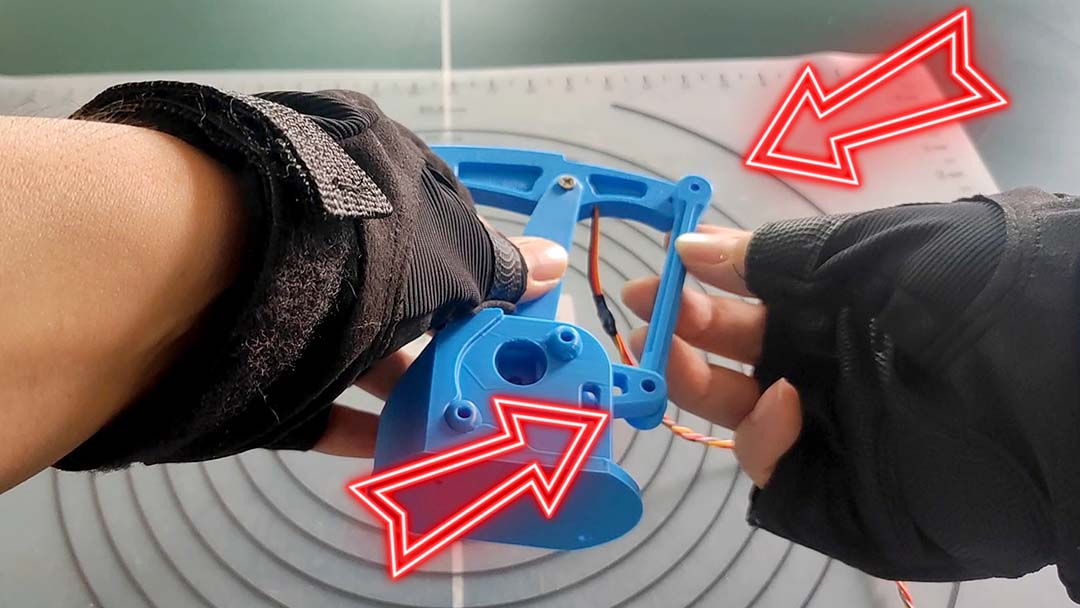

2.1 这是机械臂的基座零件

组装竖臂

把竖臂安装到基座上

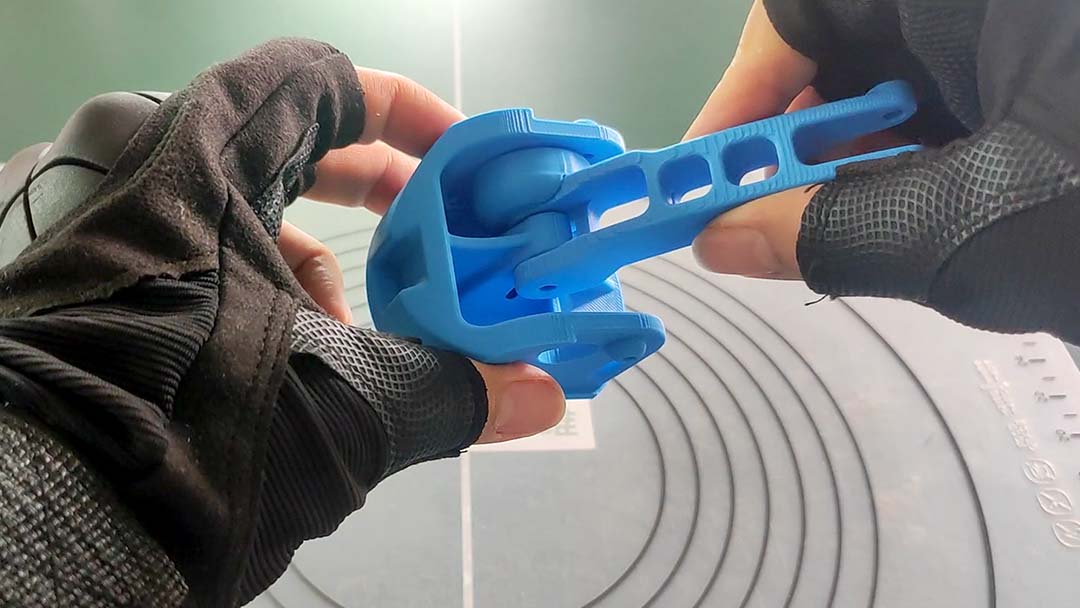

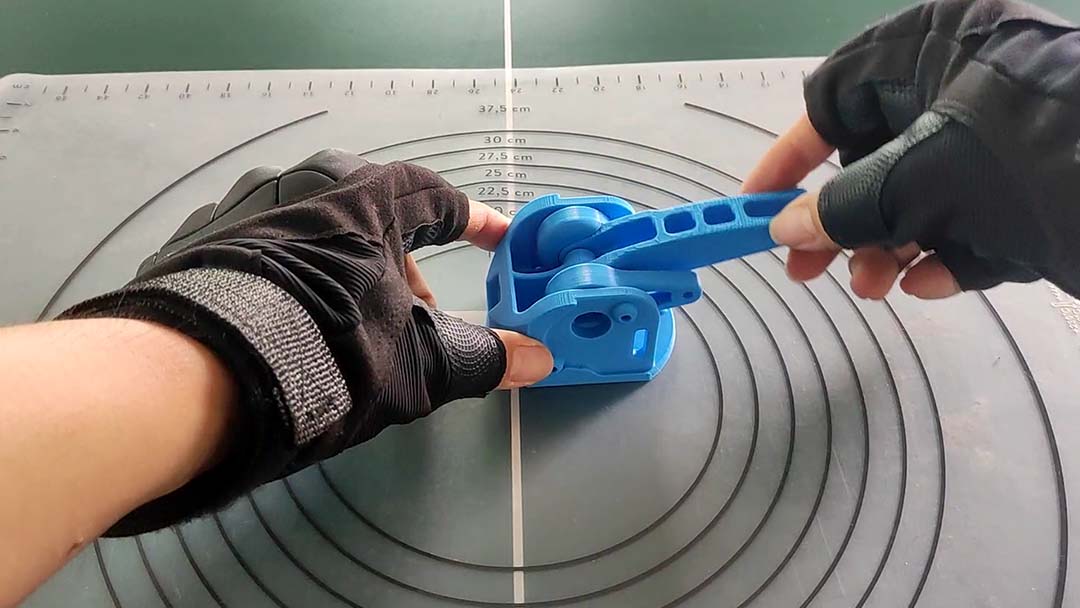

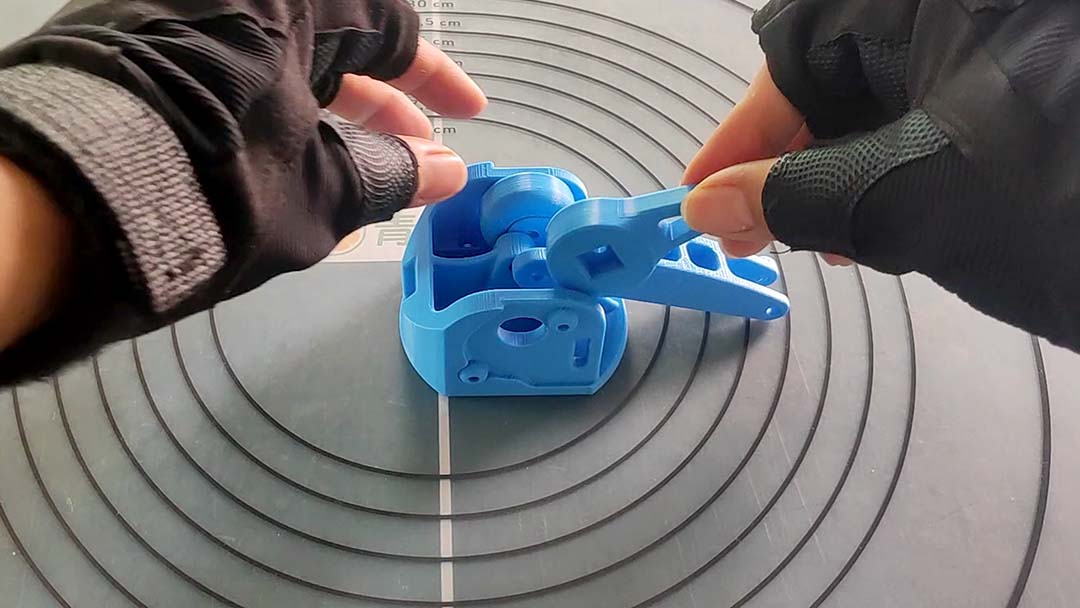

加入另外一个转动臂到基座上

基座插入转动轴

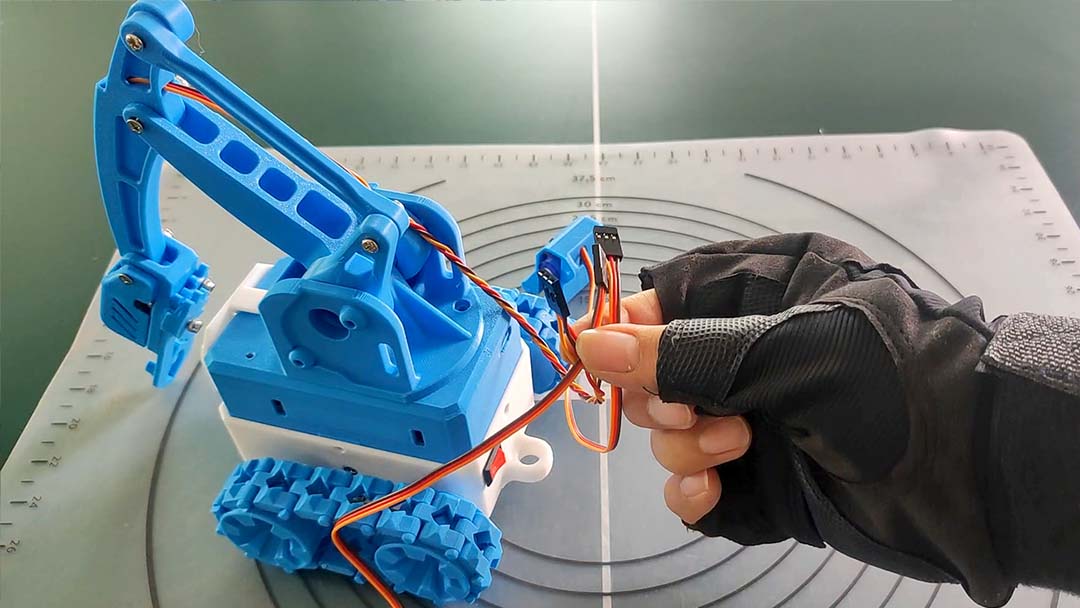

基座上的大小两个臂可以灵活转动，基座组装成功！

第2步：组装钳子

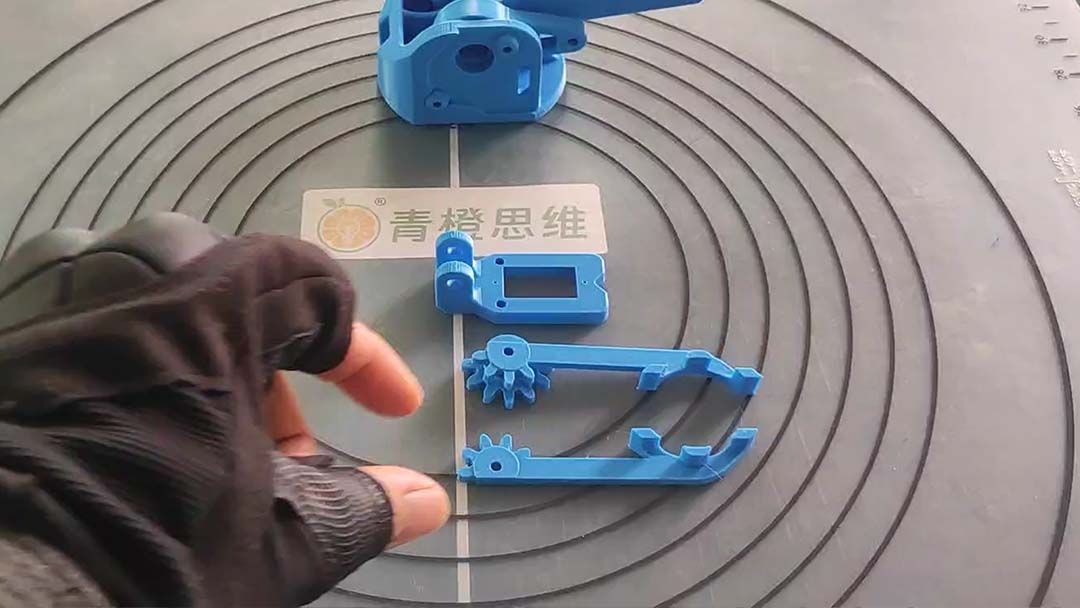

这是钳子的零件

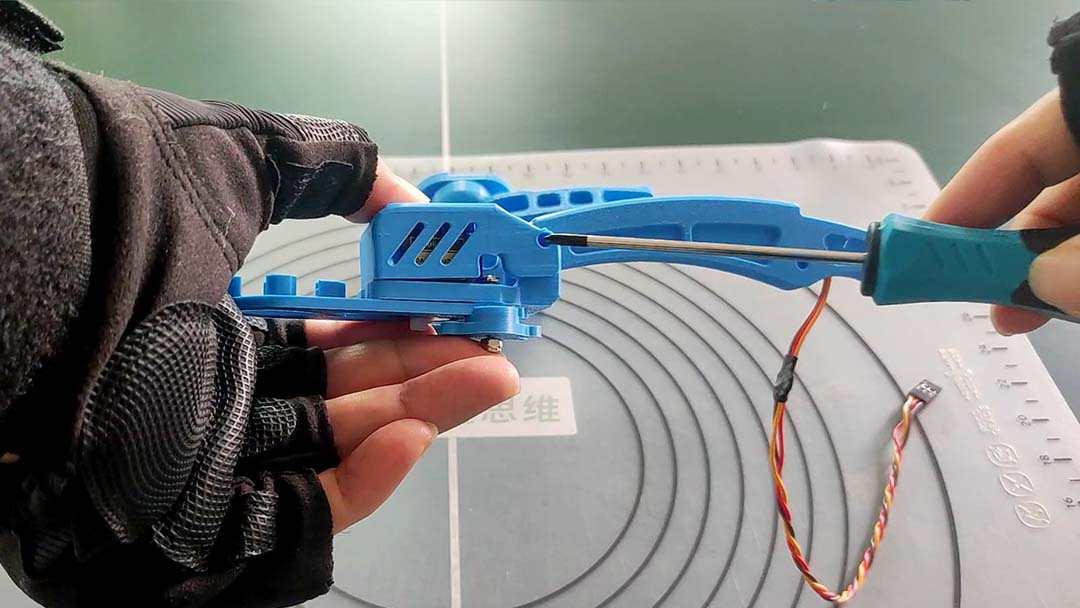

打上2颗螺丝：M3*12和M3*18，把两个钳子固定到舵机板上

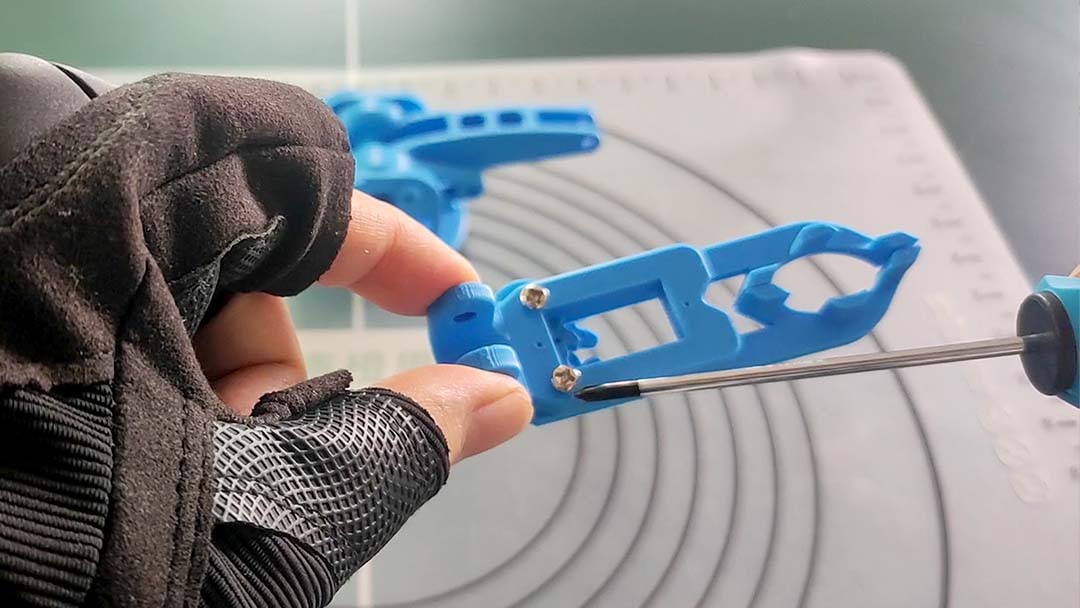

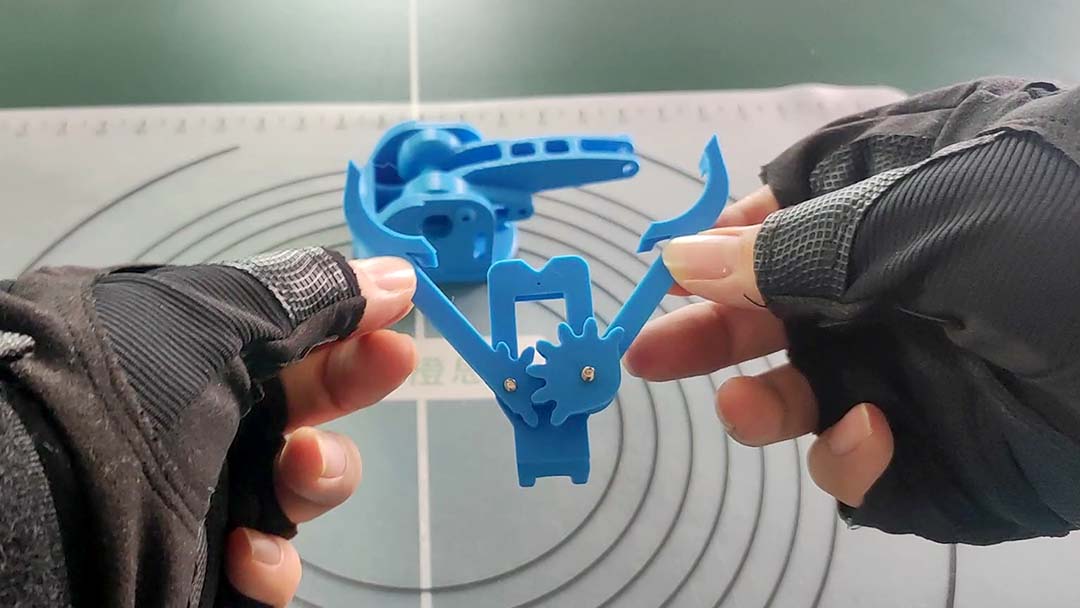

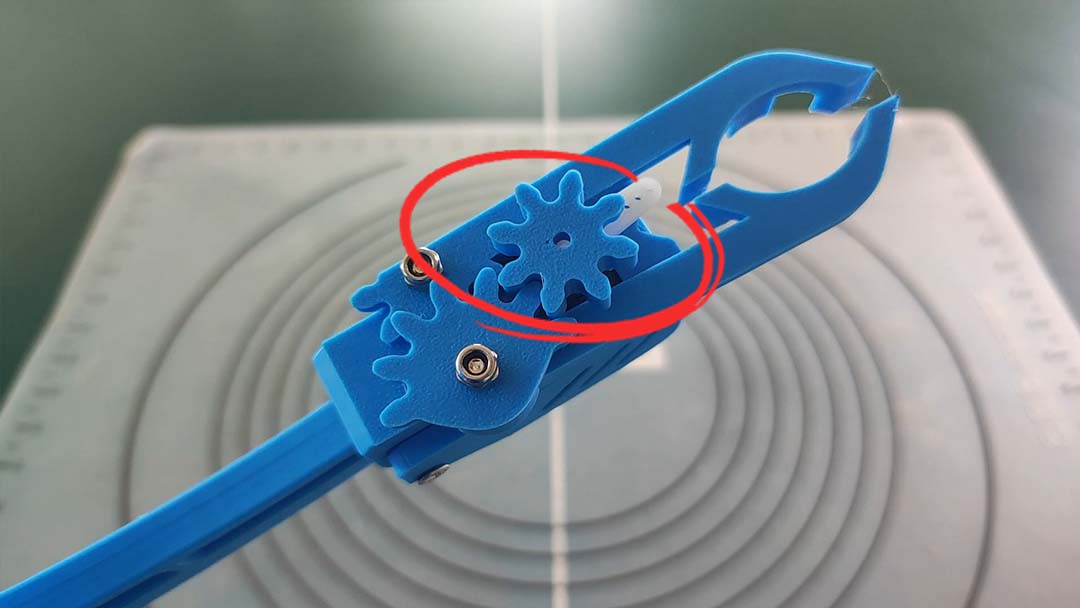

打上螺丝后，钳子可以张大

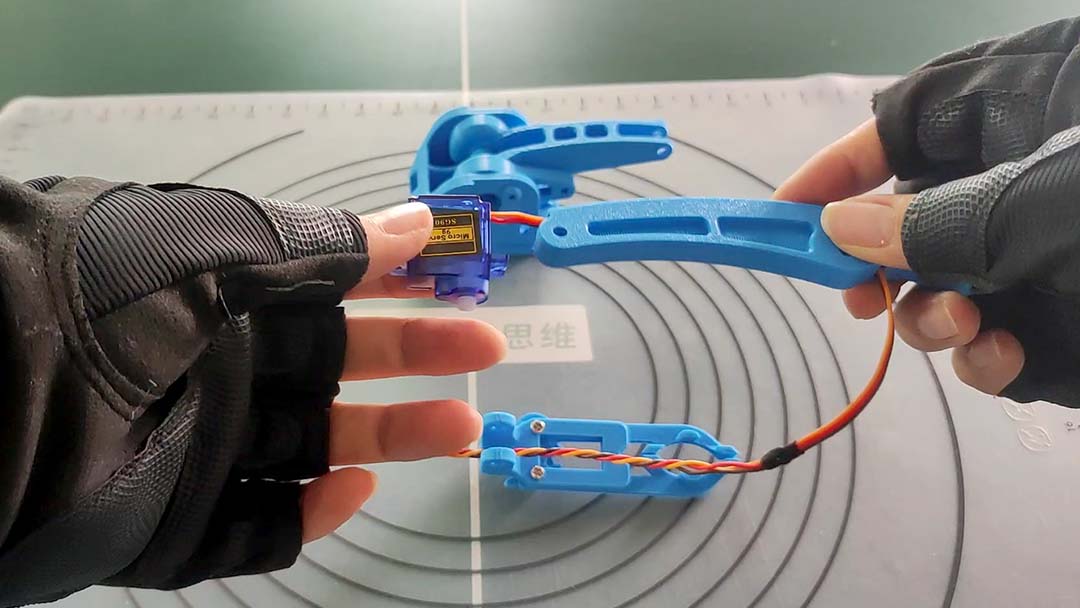

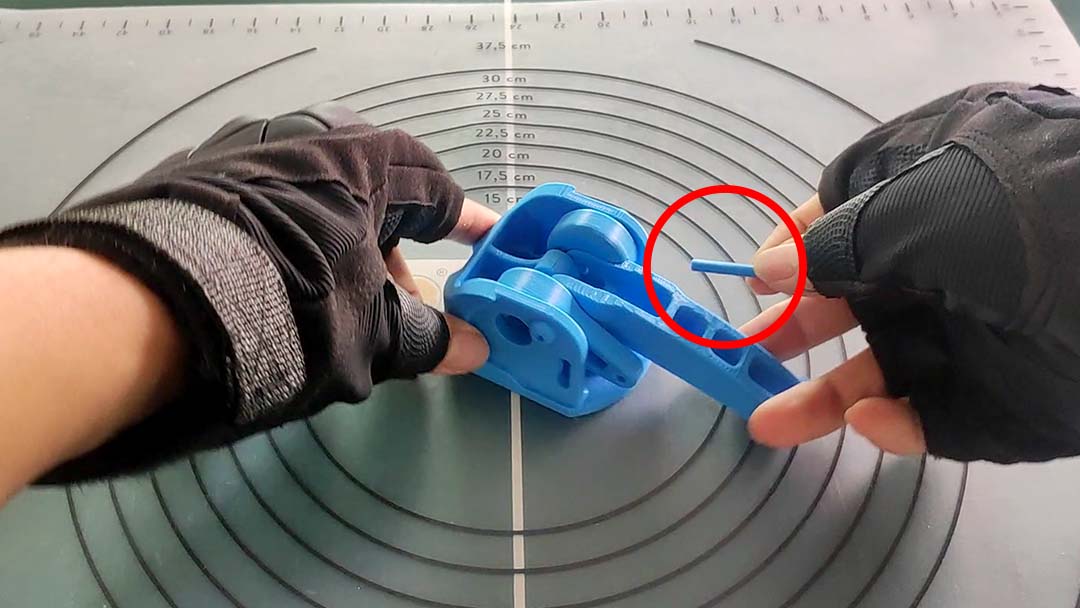

这是大横臂，散件包中，舵机线已经穿好

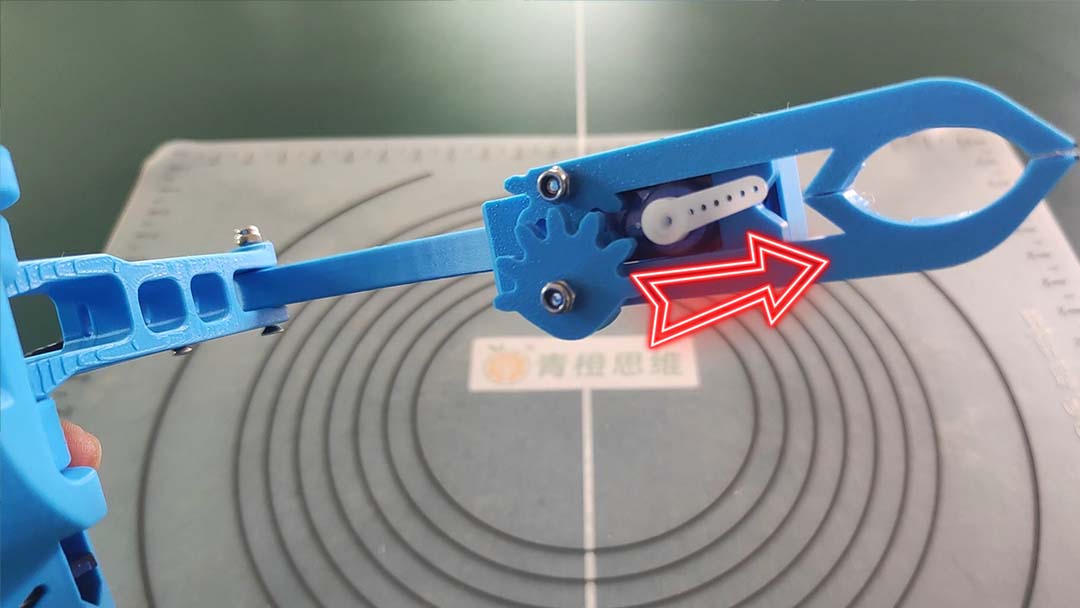

把钳子和横臂连接起来

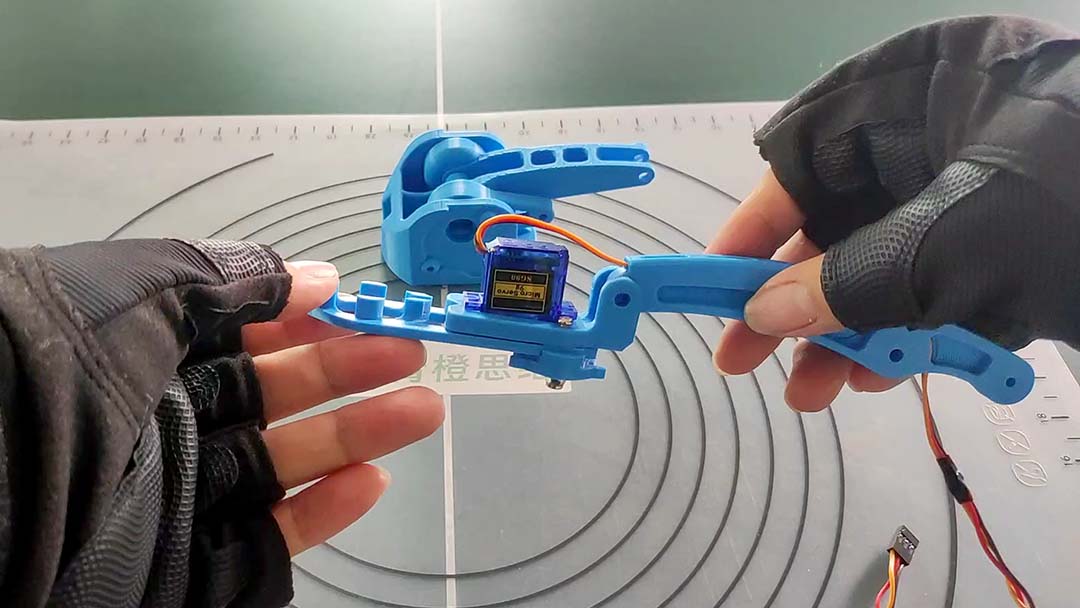

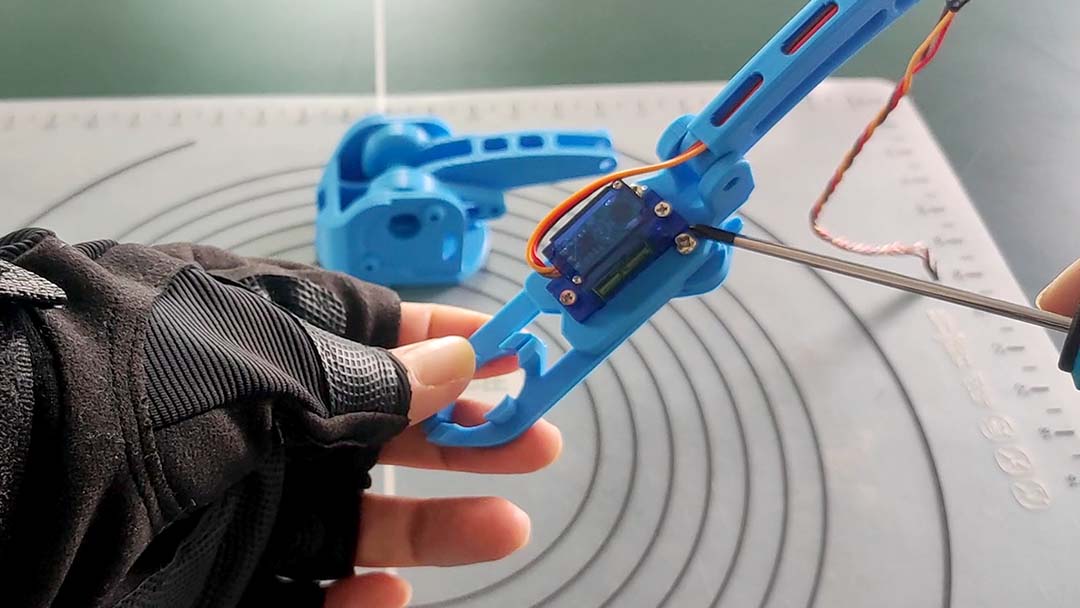

打上2颗M2*6螺丝，把舵机固定到舵机板上

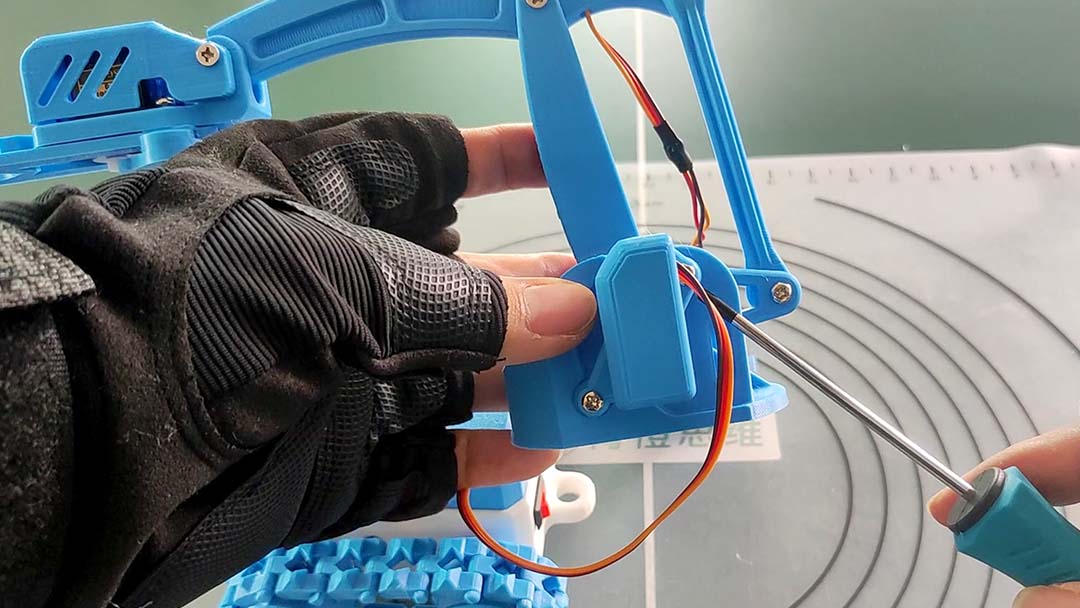

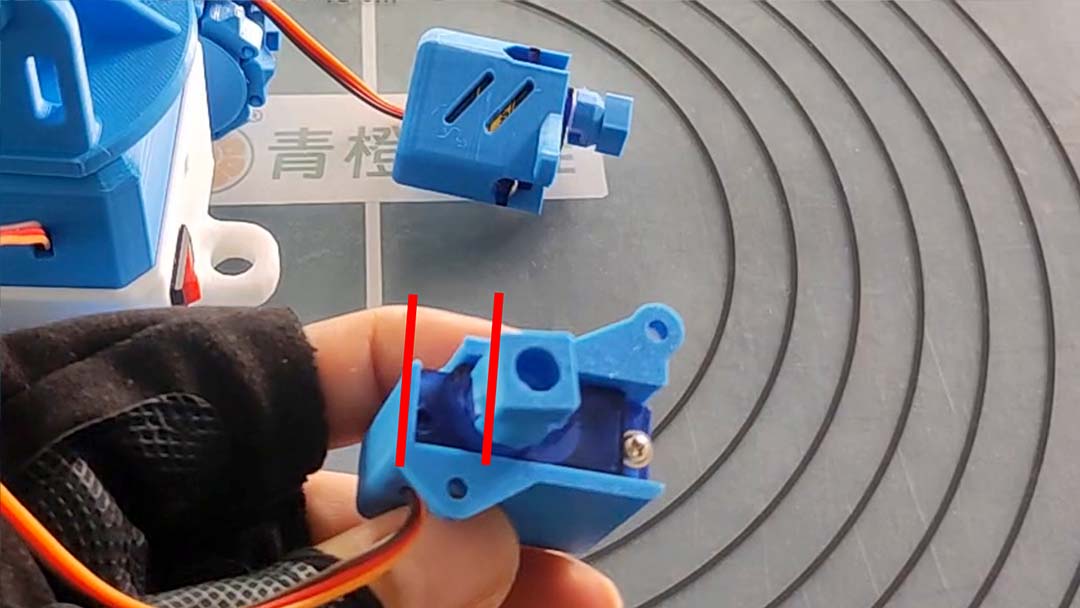

给钳子加上舵机罩，并打上M3*25螺丝

第3步：连接横臂和竖臂

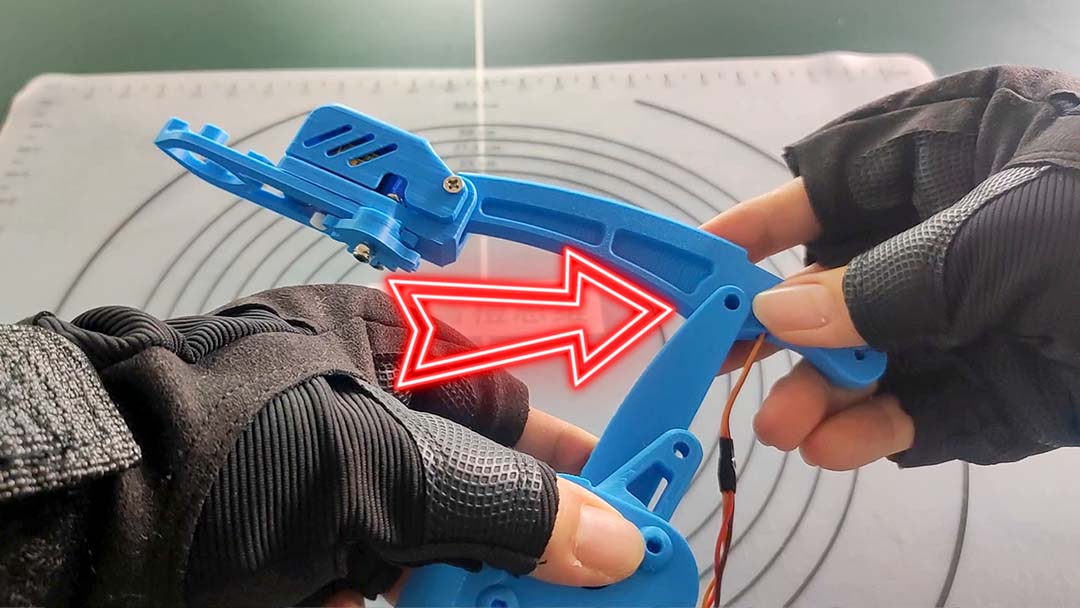

这里打上M3*25螺丝，并用防松动螺母打在另一端

上部和下部，打上M3乘 18螺丝和防松动螺母

注意：这两处是活动关节，螺丝不要拧太紧

第4步：安装左右舵机

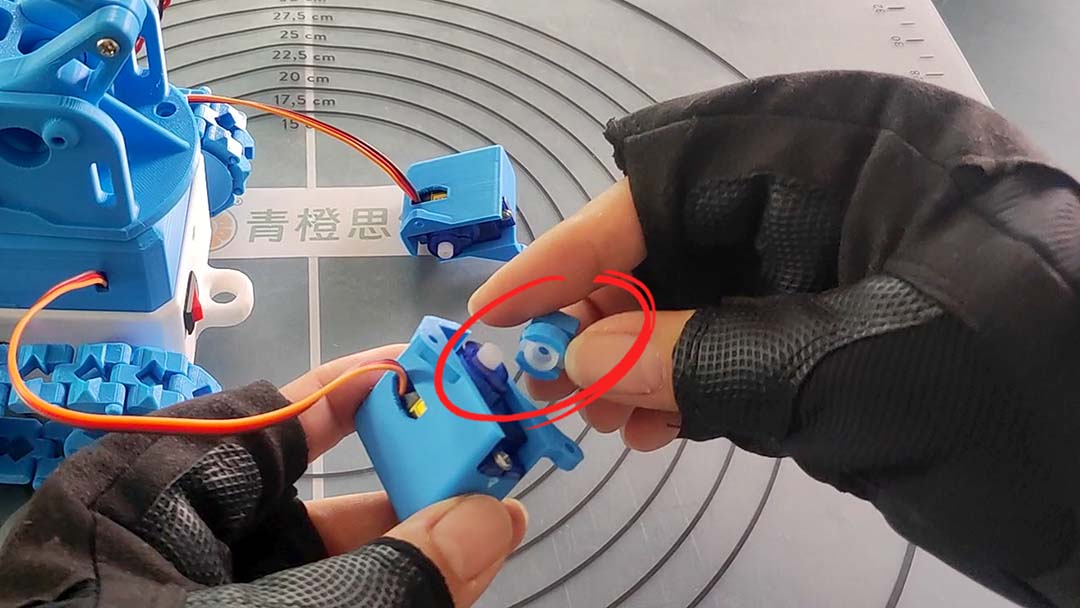

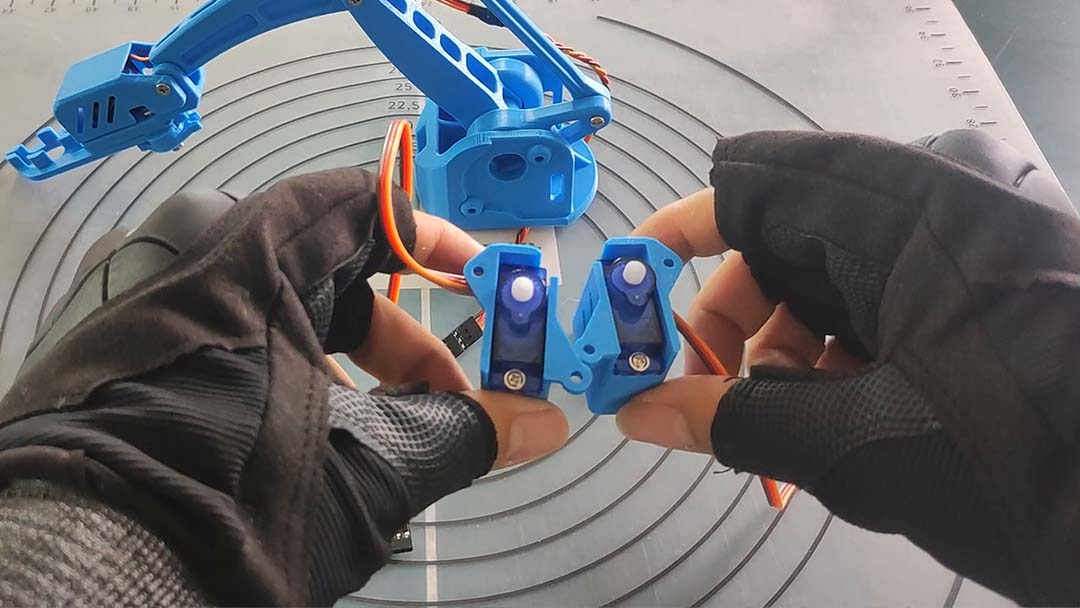

这是左右舵机和左右舵机帽

把左右舵机穿入到舵机帽上，并打上M2*8固定螺丝

首次安装，需要跟机器人底座连接，设置180舵机初始位置

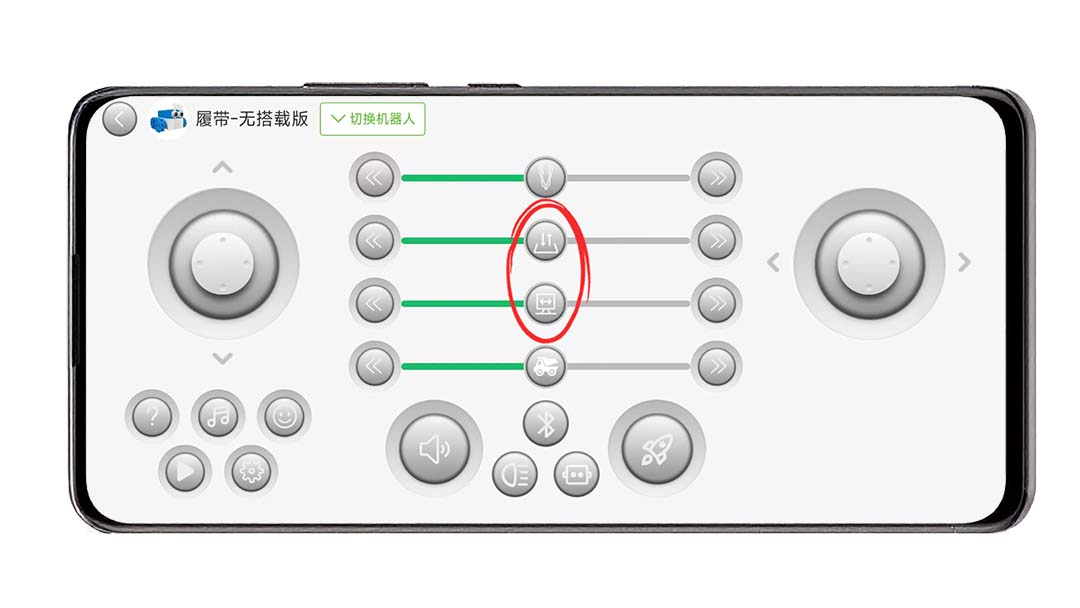

连接到机器人蓝牙遥控后，把左臂和右臂的滑竿调到50%，这个时候180舵机就设置好了位置

把方轴安装到舵机轴上

方口尽量跟外壳边缘平行

把舵机插入基座轴孔

把舵机插入基座轴孔，然后打上2颗M3*8螺丝

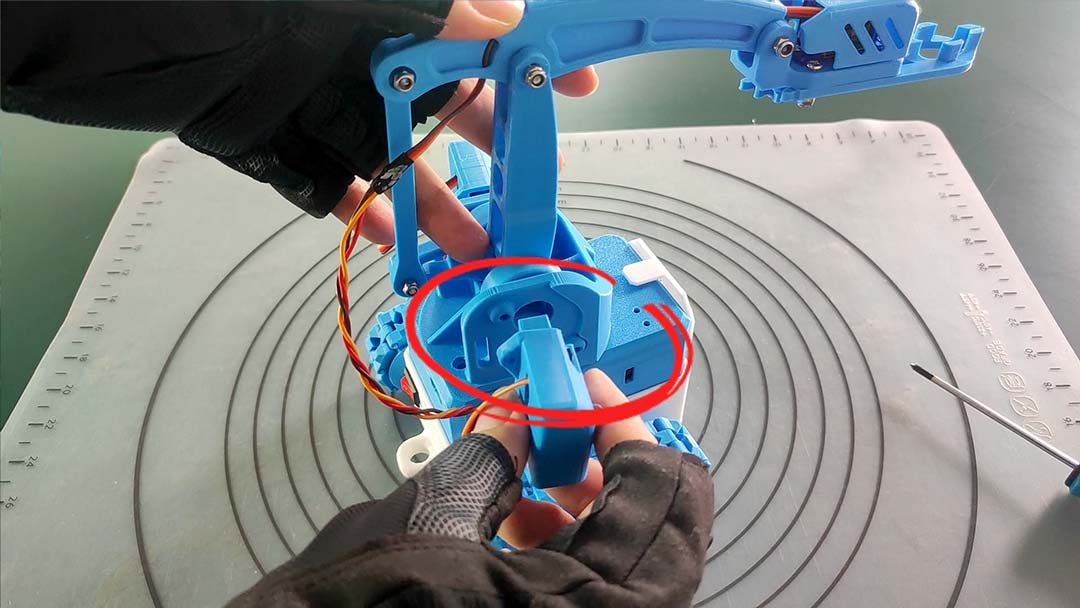

叶片指向正前方

在叶片上嵌入动力齿轮

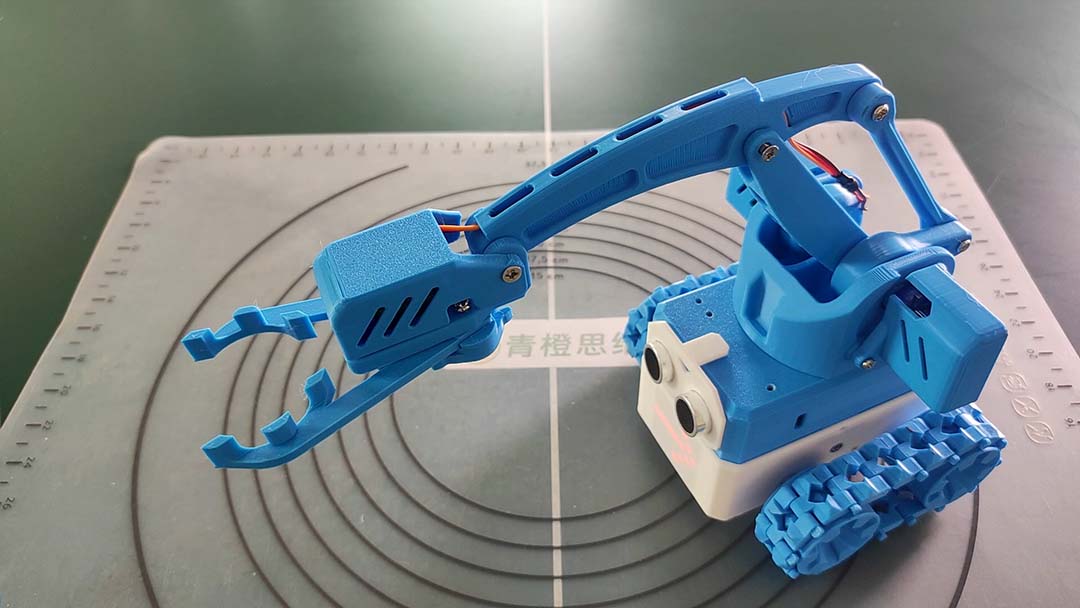

到此，可编程 · 机械臂模块散件组装成功！
